basso consumo energetico, facile da mantenere, disponibile per il trasporto a lunga distanza
Materiale:
acciaio al carbonio, acciaio inossidabile 304, 316L ecc.
Materiale applicabile:
Zucchero, sale, gomma, plastica, polvere di smalto, cenere volante, cemento, polvere di carbonio, po
Evidenziare:
confezionatori vibratori per lo zucchero
,
Convogliatori vibratori di zucchero
,
trasporti di zucchero

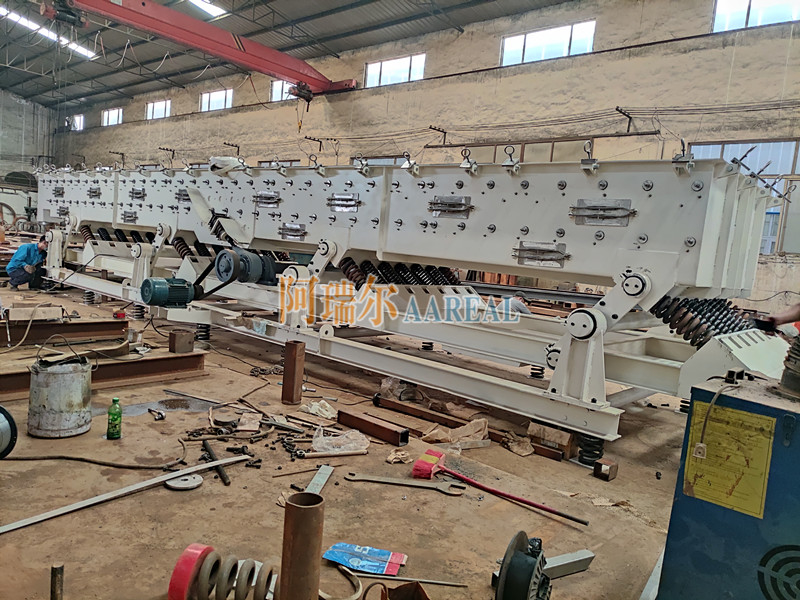

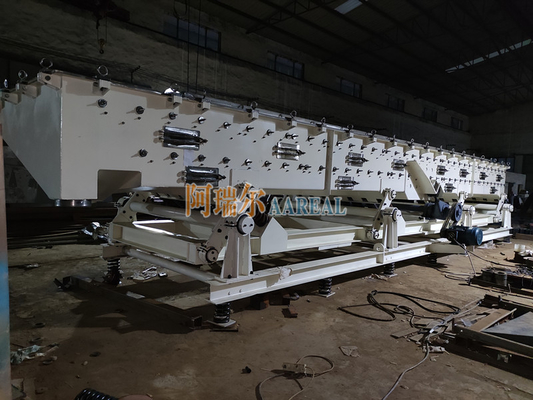

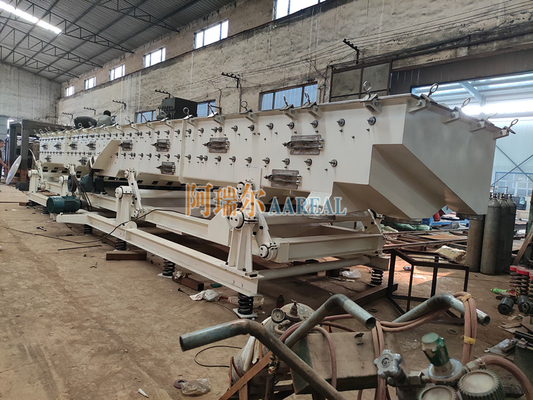

Trasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza
Introduzione diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Il trasportatore vibratorio bilanciato in acciaio inossidabile per il trasporto a lunga distanza di zucchero grezzo 80TPH può essere diviso in tre tipi: tipo a tre massa completamente bilanciata, tipo di risonanza a due massa e semplice tipo singola massa in base al numero di corpi vibratori.
Trasportatore vibratorio singolo:Solo la depressione produce vibrazioni, quindi la forza di vibrazione viene trasmessa alla fondazione, che è per lo più leggera.
Trasportatore vibratorio di risonanza a due massa e trasportatore vibratorio completamente bilanciato a tre massa:Oltre alla depressione, ci sono anche contrappesi che partecipano alla vibrazione. La struttura è un po 'complicata, ma la forza di vibrazione sulla fondazione può essere sostanzialmente eliminata e il principio di risonanza viene utilizzato per ridurre al minimo la forza di eccitazione richiesta.
Il trasportatore vibratorio completamente bilanciato a tre massa utilizza il sistema completamente bilanciato. Le depressioni superiori e inferiori sono accoppiate insieme da molle e montate nel punto centrale dell'accoppiamento su un telaio fisso. Entrambi i trogoli sono vibrati mediante azione eccentrica a motore e vibrazioni di risonanza generate dalla primavera.
Struttura diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
1. Trasportatore depressione 2. Frame bilanciato 3. Frame di base 4. Eccentrico dispositivo di trasmissione di collegamento
5. Sparge di risonanza6. Meccanismo di collegamento elastico 7. SMING SMING 8. Montaggio a prova di vibrazione
Principio di lavoro diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Il completotrasportatore di vibrazioni bilanciateAdotta il tipo di supporto elastico, che rende il corpo del trasporto e il corpo dell'equilibrio forma un sistema di risonanza a due massa con massa completamente equilibrata. Le due masse sono collegate dalla molla della bobina di risonanza e dall'asta di guida elastica. Sotto l'azione dell'eccitatore, il trasportatore della depressione costituisce un sistema di risonanza con il corpo dell'equilibrio e la forza di vibrazione inerziale generata dal sistema di risonanza è sostanzialmente annullata nel sistema. Il telaio di supporto dell'attrezzatura è collegato alla base di installazione attraverso il sistema di isolamento della molla, che può nuovamente ridurre la vibrazione sbilanciata causata dal cambio di flusso del materiale nel corpo della depressione, quindi il carico dinamico dell'attrezzatura sulla base è molto piccolo.
Questo tipo di trasportatore di vibrazioni è un nuovo tipo di trasportatore di vibrazioni sviluppato sulla base del tipo di risonanza a due massa. Utilizza trasmettendo la depressione e l'equilibrio del corpo (o trasmettere depressione) con la stessa massa per il movimento relativo. Quando la depressione di trasporto viene utilizzata come corpo di equilibrio, il materiale può essere trasportato in bidirezionale contemporaneamente. Il corpo della depressione di trasporto e il corpo dell'equilibrio (o la depressione del trasporto) sono collegati da un'asta oscillante e una cerniera di gomma è disposta nella posizione centrale dell'asta oscillante e il supporto è supportato sul fondamento attraverso la cerniera di gomma. Quando la macchina è in esecuzione, i due corpi vibranti vibrano in direzioni opposte perché l'asta di guida oscilla intorno al punto centrale. Quando la massa dei due corpi è uguale, la forza di inerzia generata dai due corpi è uguale e opposta nella direzione e la loro forza di inerzia è bilanciata, quindi si chiama trasportatore vibratorio "bilanciato".
Caratteristiche diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Oltre ai vantaggi del tipo di risonanza a due massa, i vantaggi eccezionali di questo trasportatore sono i seguenti:
1. Poiché la forza inerziale è ben bilanciata, la forza di vibrazione inerziale (carico dinamico) trasmessa alla fondazione è molto piccola.
2. Quando è installato sul supporto per la struttura del pavimento o dell'acciaio, presenta vantaggi di riduzione delle vibrazioni senza pari rispetto ad altri tipi di trasportatori di vibrazioni.
3. La struttura del trasportatore è semplice, facile da installare e mantenere.
4. Il rumore operativo è inferiore a 75 dB.
5. È adatto a lunghe distanze e requisiti di trasporto di vari ampi.
6. La depressione di trasporto può essere dotata di uno schermo e gli strati singoli o doppi del corpo trasmettuale possono realizzare la classificazione o la separazione dei materiali durante il trasporto di materiali.
7. Se il corpo dell'equilibrio viene cambiato nel corpo del trasportatore, gli strati superiori e inferiori del corpo del trasportatore possono realizzare il retro che trasmette contemporaneamente e l'uso di due trasportatori può essere raggiunto senza aumentare l'attrezzatura e lo spazio.
8. Per i materiali ad alta temperatura che devono essere trasportati, la dimensione delle particelle, la corrosione, la durezza relativa del materiale non sono limitate. Secondo i diversi materiali di trasporto, è possibile utilizzare una piastra in acciaio inossidabile o materiale composito.
9. Essiccazione, raffreddamento, smistamento, drenaggio e altri processi possono essere eseguiti contemporaneamente, rendendo questo programma di trasmissione un metodo estremamente efficiente.
10. Rotazione, oscillazione, attrito, consumo e altre parti richiedono poca iniezione di olio lubrificante, basso tasso di fallimento. La manutenzione è molto semplice.
Vantaggi diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Oltre ai vantaggi del tipo di risonanza a doppia massa, il completamente bilanciatotrasportatore vibranteHa i vantaggi della piccola forza di vibrazione inerziale (carico dinamico) trasmesso alla fondazione e al basso rumore, che è adatto per il trasporto di requisiti di lunga distanza e ampia depressione. Quando è installato sul supporto per la struttura del pavimento o dell'acciaio, ha vantaggi incomparabili di assorbimento degli ammortizzatori rispetto ad altri tipi di trasportatori di vibrazioni.
Se il corpo dell'equilibrio viene usato come corpo di depressione di trasporto, i due strati di depressione superiore e inferiore possono essere realizzati contemporaneamente. Senza aumentare l'attrezzatura e lo spazio, viene prodotto l'effetto dell'uso di due trasportatori. Il corpo del trasporto di trasporto può essere dotato di uno schermo, che può realizzare la classificazione dei materiali durante il trasporto.
Parametri tecnici diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Modello
Capacità (T/H)
Frequenza di vibrazione (HZ)
Lunghezza della depressione (M)/Potenza (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Nota:
I dati di cui sopra sono solo a riferimento. La nostra azienda si riserva il diritto di modificare i dati di cui sopra.
La capacità di trasporto qui viene calcolata in base al trasporto orizzontale della sabbia del fiume (densità di massa 1,6T/m³, contenuto d'acqua 5%).
La potenza della depressione di trasporto con copertura di tenuta, piastra di rivestimento e materiali di trasporto con diverse densità di massa deve essere ricalcolata.
Quando la distanza di trasporto supera i 15 metri, adotteremo la struttura segmentata e l'utente deve assemblare e connettersi in loco.
Applicazione diTrasportatore vibratorio bilanciato in acciaio inossidabile per zucchero grezzo 80TPH lungo distanza:
Aareal Eccentric Colleging Rod completamentetrasportatore vibratorio equilibratoLo schermo può essere ampiamente utilizzato per lo screening di zucchero, sale, fertilizzante chimico, carbonio attivo, particelle di resina, particelle di polietilene, polvere HDPE, LDPEPolvere, condimenti ecc. Prendi il nostro ABM1800-11 per un esempio. La larghezza della depressione è di 1800 mm e la lunghezza della depressione è di 11,5 metri. Trasportazione e screening dello zucchero, la capacità è di circa 30 ~ 50 tonnellate/ora.
