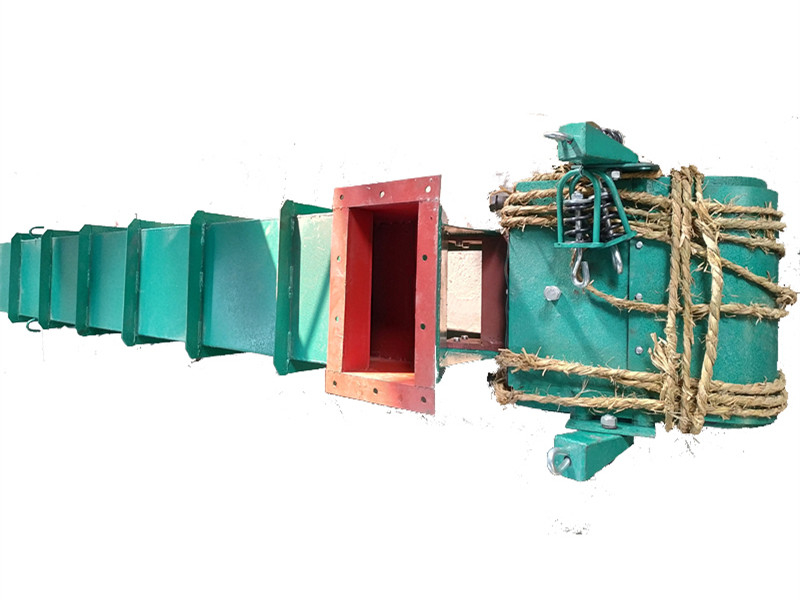

Acciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per l'alimentazione uniforme di particelle e polveri
IntroduzioneAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
L'alimentatore vibratorio elettromagnetico è ampiamente utilizzato in miniera, metallurgia, carbone, materiali da costruzione, industria leggera, energia elettrica, macchinari, cereali e altri tipi di industrie.,materiali granulari e in polvere provenienti dal silo di stoccaggio o dalla tramoggia, omogenei e alimentati in modo continuo o quantificato nel dispositivo ricevente.ascensore a secchio, attrezzature per lo screening, trituratrici, macchine da triturazione e altre apparecchiature, alimentazione quantitativa, confezionamento automatico e imballaggio quantitativo, ecc.
Principio di funzionamentoAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
La corrente di una bobina elettromagnetica di un alimentatore di vibrazioni elettromagnetiche passa attraverso una rettificazione a mezza onda monofase.la corrente passa attraverso nella settimana positiva metàPoi la scanalatura si muove all'indietro, la molla principale si deforma e immagazzina una certa energia potenziale.Non vi è alcuna corrente che passa attraverso la bobina nel semicircolo negativo, e la forza elettromagnetica scompare, e la molla principale rilascia energia.Quindi l'alimentatore di vibrazione elettromagnetica vibra 3000 volte al minuto alla frequenza dell'alimentazione ACPoiché il piano inferiore della scanalatura ha un certo angolo con la linea di azione della forza eccitante, il materiale nella scanalatura si muove in avanti continuamente lungo la traiettoria parabolica.La quantità di alimentazione del alimentatore per vibrazioni elettromagnetiche può essere controllata regolando la tensione di rettificaL'alimentatore è alimentato da un raddrizzatore SCR. La tensione di uscita può essere controllata cambiando l'angolo di conduzione del tiristor.possono essere utilizzati segnali diversi per controllare l'angolo di conduzione del tiristor per raggiungere lo scopo di alimentazione quantitativa automatica.
Caratteristiche delAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
1Risparmio energetico e elevata efficienza, facile da usare, meno investimenti, piccolo volume, peso leggero, manutenzione conveniente.
2Nessuna parte rotante, nessun cuscinetto, meccanismo riduttore, olio lubrificante, ecc.
3Meno consumo energetico, bassa corrente di avvio, basso rumore.
4. L'usura del canale di alimentazione è piccola. 5L'apparecchiatura può realizzare l'automazione se dotata di una scala elettronica o di un controllo microcomputer.
6Dopo l'avvio dell'eccitatore di vibrazione, l'ampiezza può raggiungere istantaneamente un valore stabile.
7L'avvio del vibratore in ampiezza istantanea può raggiungere un valore stabile, immediatamente dopo la scomparsa della stessa ampiezza istantanea al parcheggio, il che può migliorare la precisione del controllo automatico,allo stesso tempo l'alimentatore può avviarsi direttamente a pieno caricoAllo stesso modo, l'ampiezza scompare istantaneamente quando si ferma.l'alimentatore può essere avviato direttamente a pieno carico.
Fatto di esecuzione e metodo di trattamentodiAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
- No, no, no.
Carattere di colpa
Causa di colpa
Metodo di trattamento
1
dopo aver acceso l'alimentazione elettrica,
la macchina non vibra
1. la miccia è esplosa.
sostituire il fusibile
2. cortocircuito del filo di bobina o filo di piombo è rotto
utilizzare un megger o un ohmmetro per verificare la resistenza,
gestire cortocircuito o collegare il filo di piombo
2
Debole vibrazione, regola il potenziometro.
presenta una riflessione di piccola ampiezza,
non funzionano o la corrente è alta
1. ripartizione SCR
sostituire SCR (Silicon Controlled Rectifier)
2. blocco dell' spazio aereo, e spazio tra
il blocco della molla della piastra
blocco chiaro
3
Il rumore delle macchine e' grande.
regolare il potenziometro, riflette l'ampiezza
irregolare, accompagnata da un violento incidente
1. piatto di pausa primavera
sostituire la nuova molla
2. vibratore e rompicapo del corpo
o perdono
sostituire o avvitare il bullone
3. il nucleo di ferro e l'armatura sono colpiti
regolare l'intervallo d'aria al standard di 2 mm
4
la macchina funziona in modo intermittente o
fluttuazioni di corrente
danni alla bobina del filo
verificare se lo strato di bobina o interturn è corto circuito, e se il connettore del filo di piombo è connessione virtuale, quindi riparare o sostituire la bobina
5
prova senza carico è normale.
disegno improprio della scarica del cestino
Il buco fa sì che la vasca di alimentazione porti il grosso
pressione della colonna di stoccaggio
riprogettare o migliorare l'entrata di alimentazione per ridurre la pressione della colonna di stoccaggio
dopo il carico, l'ampiezza diminuisce di più
6
solo la corrente è sul lato alto,
Forse il vuoto d'aria e' troppo grande.
regolare l'intervallo d'aria al standard di 2 mm
Il resto è normale.
Tipo diAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
Modello
B
B1
B2
B3
B4
L
L1
L2
L3
H
H1
H2
H3
GZ1
200
280
340
296
376
600
209
550
910
100
350
360
485
GZ2
300
388
456
400
506
800
310
660
1171
120
430
450
600
GZ3
400
496
518
452
574
900
311
790
1325
150
480
520
675
GZ4
500
620
682
581
762
1100
413
965
1615
200
550
645
814
GZ5
700
761
850
650
840
1200
465
1050
1815
250
647
765
980
Tipo chiusoAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
Modello
B
B1
B2
B3
B4
L
L1
L2
L3
L4
H
H1
H2
H3
H4
R
GZ6
900
1057
720
860
1092
1600
500
1360
2410
1409
250
1090
1030
1530
460
1800
GZ7
1100
1257
840
1030
1332
1800
650
1465
2800
1585
250
1300
1130
1740
500
2200
GZ8
1300
1476
1000
1166
1556
2200
750
1800
3302
1938
300
1460
1340
1695
607
2600
GZ9
1500
1676
1010
1228
1776
2400
800
2000
3515
2100
300
1520
1440
2200
660
3500
Principali parametri tecnicidiAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
Tipo
Modello
Capacità ((t/h)
Dimensione del mangime (mm)
Amplitudine di vibrazione doppia
(mm)
Voltaggio
(V)
Corrente elettrica (A)
Potenza
(Kw)
C abbinatoontrol Box
Orizzontale
-10°
Corrente di lavoro
Corrente di indicazione
Tipo di base
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
Tipo di vibrazione verso l'alto
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
0
3
XKZ-100G3
GZ8S
400
560
300
39.4
32
4
Tipo chiuso
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
ApplicazioneAcciaio al carbonio 600*2350mm alimentatore elettromagnetico vibrante per particelle e polveri alimentazione uniforme:
Gange di carbone, polvere di carbone, granito, minerale di ferro, ciottoli fluviali, basalto, calcare, dolomite, sabbia di quarzo, carbonato di calcio, refrattari, kaolina, feldspato di potassio, zinco e altri materiali.
