Zucchero, sale, polvere di smalto, cenere volante, cemento, polvere di carbonio, polvere di carbone,
Vantaggi:
basso consumo energetico, facile da mantenere, disponibile per il trasporto a lunga distanza
Materiale:
acciaio al carbonio, acciaio inossidabile 304, 316L ecc.
Evidenziare:
Convogliatori vibratori a tre masse
,
Convogliatore vibratore completamente equilibrato
,
Convogliatori vibratori di zucchero

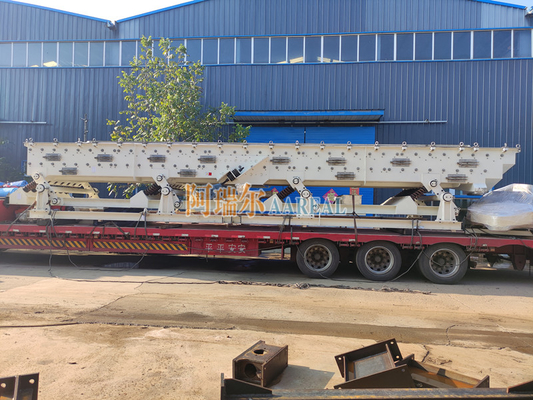

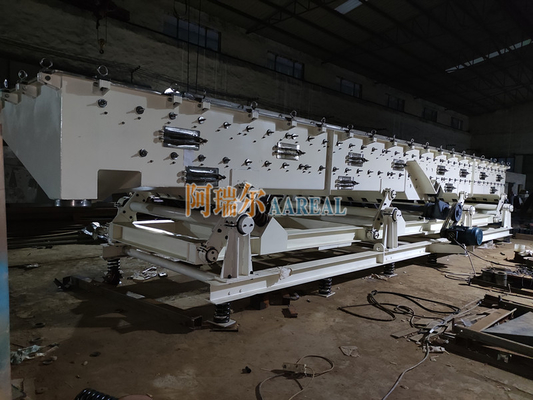

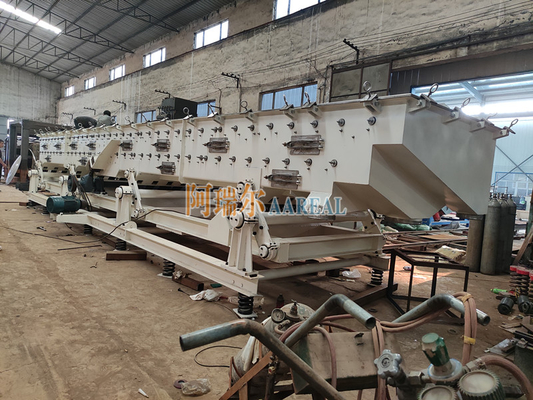

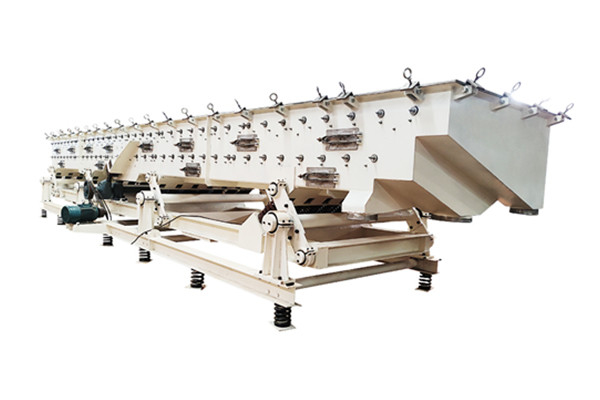

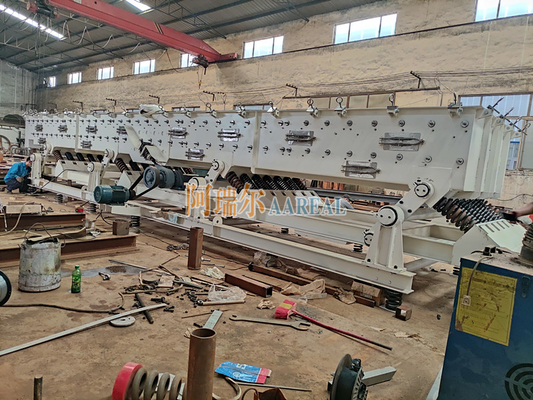

Trasportatore vibratore a tre masse ad alte prestazioni per il trasporto a lunga distanza di zucchero e sale
Il trasportatore vibratorio a verga elastica può essere suddiviso in tre tipi: tipo completamente bilanciato a tre masse,tipo di risonanza a due masse e tipo di risonanza semplice a massa singola in base al numero di corpi vibratori.
Convogliatori vibratori a massa singola:Solo il canale produce vibrazioni, quindi la forza di vibrazione viene trasmessa alla base, che è per lo più leggera.
Convogliatori vibratori a risonanza di due masse e convogliatori vibratori completamente bilanciati a tre masse:La struttura è un po' complicata, ma la forza di vibrazione sulla fondazione può essere praticamente eliminata.e il principio di risonanza viene utilizzato per ridurre al minimo la forza di eccitazione richiesta.
Il trasporto vibratorio a tre masse completamente bilanciato utilizza il sistema completamente bilanciato.con una lunghezza di 20 mm o più ma non superiore a 50 mm,Entrambe le cisterne sono vibrate da una manovra eccentrica azionata da un motore e da una vibrazione di risonanza generata da una molla.
Caratteristiche:
Oltre ai vantaggi del tipo di risonanza a due masse, i vantaggi di questo trasportatore sono i seguenti:
1Poiché la forza inerziale è ben bilanciata, la forza di vibrazione inerziale (carico dinamico) trasmessa alla fondazione è molto piccola.
2Quando viene installato sul pavimento o sul supporto della struttura in acciaio, ha vantaggi ineguagliabili di riduzione delle vibrazioni rispetto ad altri tipi di trasportatori a vibrazione.
3La struttura del trasportatore è semplice, facile da installare e da mantenere.
4Il rumore di esercizio è inferiore a 75 dB.
5. È adatto per esigenze di trasporto a lunga distanza e a grande portata.
6Il canale di trasporto può essere equipaggiato con uno schermo e i singoli o doppi strati del corpo del canale di trasporto possono realizzare la classificazione o la separazione dei materiali durante il trasporto dei materiali.
7Se il corpo di bilanciamento viene sostituito con il corpo del canale trasportatore, gli strati superiori e inferiori del corpo del canale trasportatore possono realizzare contemporaneamente il trasporto inverso.e l'uso di due trasportatori può essere realizzato senza aumentare le attrezzature e lo spazio.
8Per i materiali ad alta temperatura che devono essere trasportati, la dimensione delle particelle, la corrosione, la durezza relativa del materiale non sono limitate.possono essere utilizzate lamiere in acciaio inossidabile o materiali compositi.
9L'asciugatura, il raffreddamento, la selezione, il drenaggio e altri processi possono essere effettuati simultaneamente, rendendo questo programma di trasmissione un metodo estremamente efficiente.
10. rotazione, oscillazione, attrito, consumo e altre parti richiedono poca iniezione di olio lubrificante, basso tasso di guasto. manutenzione è molto facile.
Vantaggi:
Oltre ai vantaggi del tipo di risonanza a doppia massa,il trasportatore a vibrazione completamente bilanciato ha i vantaggi di una piccola forza di vibrazione inerziale (carico dinamico) trasmessa alla fondazione e di un basso rumore, che è adatto per il trasporto di grandi distanze e di larghe tracce.ha vantaggi di assorbimento degli urti incomparabili rispetto ad altri tipi di trasportatori a vibrazione.
Se il corpo di bilanciamento viene utilizzato come corpo di canale di trasporto, i due strati superiori e inferiori di canale di trasporto possono essere realizzati contemporaneamente.si ottiene l'effetto di utilizzo di due trasportatoriIl corpo del canale di trasporto può essere dotato di uno schermo, che può realizzare la classificazione dei materiali durante il trasporto.
Struttura:
1. tramite trasportatore 2. telaio bilanciato 3. telaio di base 4. dispositivo di trasmissione di collegamento eccentrico
5. molla di risonanza6. meccanismo di collegamento elastico 7. molla ammortizzatrice 8. montaggio a prova di vibrazioni
Principio di funzionamento:
Il trasportatore a vibrazione completamente bilanciato adotta il tipo di supporto elastico, che fa sì che il corpo del canale trasportatore e il corpo di bilanciamento formino un sistema di risonanza a due masse con massa completamente bilanciata.Le due masse sono collegate da molla di bobina di risonanza e barra guida elasticaSotto l'azione dell'eccitatore, il canale trasportatore forma un sistema di risonanza con il corpo di bilanciamento.e la forza di vibrazione inerziale generata dal sistema di risonanza viene sostanzialmente cancellata nel sistemaIl telaio di supporto dell'apparecchiatura è collegato alla base di installazione attraverso il sistema di isolamento delle molle.che può nuovamente ridurre le vibrazioni squilibrate causate dal cambiamento del flusso di materiale nel corpo della vasca, quindi il carico dinamico dell'apparecchiatura sulla fondazione è molto piccolo.
Questo tipo di trasportatore a vibrazione è un nuovo tipo di trasportatore a vibrazione sviluppato sulla base del tipo di risonanza a due masse.Esso utilizza canale di trasporto e corpo di bilanciamento (o canale di trasporto) con la stessa massa per il movimento relativoQuando il canale di trasporto è utilizzato come corpo di bilanciamento, il materiale può essere trasportato in due direzioni allo stesso tempo.Il corpo del canale di trasporto e il corpo di bilanciamento (o canale di trasporto) sono collegati da una barra oscillante, e una cerniera di gomma è disposta nella posizione centrale della barra oscillante, e il supporto è sostenuto sulla fondazione attraverso la cerniera di gomma.i due corpi vibranti vibrano in direzioni opposte perché la barra guida oscilla intorno al punto centraleQuando la massa dei due corpi è uguale, la forza di inerzia generata dai due corpi è uguale e in direzione opposta, e la loro forza di inerzia è equilibrata,Per questo si chiama "convogliatore vibratorio bilanciato"..
Parametri tecnici:
Modello
Capacità (t/h)
Frequenza di vibrazione (Hz)
Lunghezza di fondo (m)/potenza (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7~10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7~10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7~10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7~10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7~10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7~10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7~10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7~10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7~10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7~10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7~10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Nota:
I dati di cui sopra sono solo per riferimento. La nostra azienda si riserva il diritto di modificare i dati di cui sopra.
La capacità di trasporto è calcolata in base al trasporto orizzontale della sabbia fluviale (densità di massa 1,6 t/m3, contenuto idrico del 5%).
È necessario ricalcolare la potenza del canale di trasporto con copertura di tenuta, piastra di rivestimento e materiali di trasporto con diverse densità di massa.
Quando la distanza di trasporto supera i 15 metri, adottiamo la struttura segmentata e l'utente deve assemblarsi e connettersi in loco.
Applicazione:
Aereo eccentrico connessione bastone completamente bilanciato vibratorio schermo trasportatore può essere ampiamente utilizzato per lo screening di zucchero, sale, fertilizzante chimico, carbone attivo, particelle di resina, particelle di polietilene,Polvere di HDPE, LDPELa capacità di trasmissione e selezione dello zucchero è di circa 30 ~ 50 tonnellate/ora.
