cornice di legno, cornice in acciaio al carbonio, cornice in acciaio inossidabile, schermo a tension
Dimensione della rete:
0.074mm~15mm
Materiale:
acciaio al carbonio, materiali di titanio, acciaio inossidabile, ecc.
Metodo di pulizia della maglia:
sfere di buccia, sistema di deblinding ad ultrasuoni, ecc.
Opzionale:
pinze ad apertura rapida, apparecchiature di sollevamento pneumatici, ecc.
Potenza del motore:
(0,4KW~3,7KW) * 2 unità
Trattamento superficiale:
spruzzo di plastica, vernice a spruzzo, lucidatura di specchi, sabbiatura, ecc.
Larghezza dello schermo:
500 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm ecc.
Lunghezza dello schermo:
1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm ecc.
Applicazione:
industria chimica, industria alimentare, industria mineraria ecc.
Evidenziare:
schermo vibrante lineare in acciaio al carbonio
,
2 ponti schermo lineare vibrante
,
Sito lineare vibrante in acciaio al carbonio
500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante

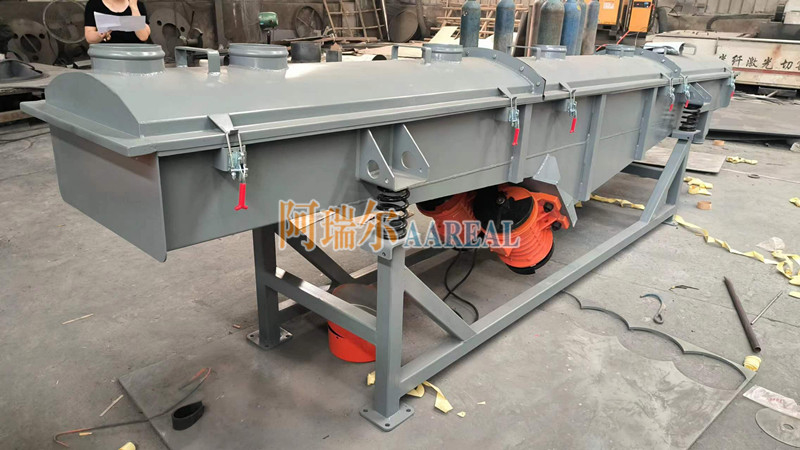

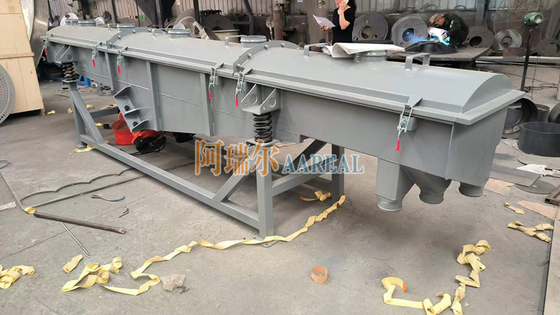

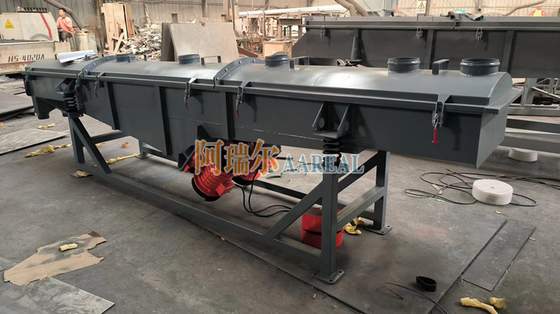

Si tratta di uno schermo lineare vibrante a 2 piani, larghezza schermo 500 mm, lunghezza schermo 4000 mm, in acciaio al carbonio (Q235).
Che cos' è?schermo lineare vibranteLo schermo lineare vibrante è anche conosciuto comeseparatore rettangolareQuando due motori di vibrazione ruotano in modo sincrono e in direzioni opposte, il motore di vibrazione viene innescato da due motori di vibrazione, che ruotano in modo sincrono e in direzioni opposte. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axis, quindi la traiettoria di movimento dello schermo è una linea retta. I due assi motori hanno un angolo di inclinazione nella direzione verticale rispetto alla superficie dello schermo.Sotto la forza combinata della forza di eccitazione e il peso del materiale, il materiale viene lanciato e saltato o si muove in linea retta sulla superficie dello schermo, raggiungendo così lo scopo di screening e classificazione del materiale.È adatto per lo screening di vari materiali secchi in polvere o granulari con dimensioni di particelle pari a 0.074-5 mm, un tenore di acqua inferiore al 7% e nessuna viscosità.
Il setaccio a vibrazione lineare è principalmentecomposto da una scatola di schermo, una cornice di schermo, uno schermo, un motore a vibrazione, una base del motore, una molla di ammortizzazione delle vibrazioni, un supportoecc.
Casella a schermo: viene saldata da diverse piastre d'acciaio di spessore diverso, ha una certa resistenza e rigidità ed è il componente principale della macchina a schermo.
Cornice dello schermo: è realizzata in pino o legno con piccole deformazioni, utilizzata principalmente per mantenere lo schermo piatto e ottenere una normale schermatura.
schermo: ci sono diversi schermi come acciaio a basso tenore di carbonio, ottone, bronzo, filo in acciaio inossidabile, ecc.
Motore a vibrazione (per informazioni dettagliate sui metodi di utilizzo e manutenzione, consultare il manuale di istruzioni del motore a vibrazione).
Base del motore: installare il motore a vibrazione e stringere le viti di collegamento prima dell'uso, soprattutto nei primi tre giorni di prova della nuova macchina a schermo,e deve essere serrata ripetutamente per evitare lo scioglimento e causare incidenti.
Primavera anti-vibrazione: impedisce la trasmissione delle vibrazioni al suolo e sostiene l'intero peso della scatola di schermo..
- supporto per la scatola di schermo, costituito da quattro pilastri e da due acciai di canalizzazione.e gli acciai del canale sotto i due pilastri dovrebbero essere paralleli tra loro.
Lo schermo vibrante rettangolare è comunemente utilizzato per lo screening del ferrosilicio, della sabbia, delle particelle di pepe, delle crusche di grano, dei semi di zucca, della polvere di silicio, dello zucchero, della medicina cinese, del betel, del carburo di silicio in polvere,pietra,particelle di carbonio attivo, terreno, ghiaia, miglio, liquame, guscio, sesamo cotto, sabbia artificiale, crisantemo,sabbia di quarzo, rifiuti da costruzione, polvere di coke, particelle di plastica, sabbia fluviale e altri materiali.
Principali parametri tecnici del setaccio lineare vibrante:
Modello
Dimensione dello schermo (mm)
Strati di schermo
Dimensione della rete
Capacità (t/h)
Frequenza
Amplitudine doppia (mm)
Potenza (kw)
Angolo
Dimensione (L*W*H) (mm)
AZ-515
500×1500
1-5
2-200
0.12-20
960
6-8
Due volte zero.37
45-60
2140×808×848
AZ-520
500×2000
2-200
0.12-20
960
6-8
Due volte zero.37
45-60
2140×808×848
AZ-525
500×2500
2-200
0.12-20
960
6-8
Due volte zero.55
45-60
2750×808×938
AZ-1020
100×2000
2-200
0.11-20
960
6-8
Due volte zero.55
45-60
2219×1320×960
AZ-1025
1000×2500
2-200
0.18-15
960
6-8
Due volte zero.75
45-60
2269 × 1320 × 960
AZ-1030
1000×2500
2-200
0.1-20
960
6-8
Due per uno.1
45-60
3219 × 1340 × 1120
La nostra azienda può realizzare varie apparecchiature di screening in base a diversi requisiti di screening, come lo schermo giratorio di tipo Rotex per detersivi,Scanner giratorio per sabbia fraccata per porte di accesso laterale di tipo Apex, filtro giratorio di tipo Sweco per la sabbia di silice, filtro per l'ossido di alluminio in polvere, filtro ad alta frequenza per il carbonato di calcio, ecc.Benvenuti a inviarci RFQ se avete tale esigenza.
Introduzione500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibranteè un'apparecchiatura di setacciatura a vibrazione a movimento lineare standard e universale, con basso consumo energetico, grande potenza, struttura semplice, facile manutenzione, struttura completamente chiusa, senza polvere,annidamento automatico, più adatto alle operazioni di condotta. Il setacciatore vibro lineare è la nuova e efficiente apparecchiatura di screening ampiamente utilizzata nel settore alimentare.materiali refrattari,materiali da costruzione,Minerazione, carbone, metallurgia, industria leggera, industria chimica ecc.
TecnicoParametridi500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
Modello
Dimensione nominale (mm)
ParticellaSIze(mm)
Angolo di inclinazione of schermo(°)
Amplitudine(mm)
Strato
Potenza (Kw)
AZ-520
500*2000
0.074~10
0 ~ 7°
4 ~ 10
1 ~ 6
2*(0,4~0,75)
AZ-525
500*2500
2*(0,4~0,75)
AZ-530
500*3000
2*(0,4~0,75)
AZ-1020
1000*2000
2*(0,4~0,75)
AZ-1025
1000*2500
2*(0.4~1.1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.074~15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
Nota: i dati riportati nella tabella sono solo di riferimento, la nostra azienda si riserva il diritto di modificare i dati di cui sopra.
Caratteristiche del500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
1Processo di screening mobile Allo stesso tempo della selezione, il materiale è stato trasportato su lunghe distanze.
2Facile da riallineare schermi e parti Utilizzando una struttura a griglia speciale, gli schermi e le parti possono essere facilmente cambiati e stretti.
3- Alta capacità e ambiente di lavoro amichevole Con un'ottima struttura di macchine e motori, la potenza è molto elevata e il rumore di lavoro è basso.
4. Alta precisione di setaccio Il materiale ha un lungo colpo sulla superficie dello schermo, un'elevata precisione di screening e una grande capacità di lavorazione.
5Strutture flessibili delle macchine Le forme e le strutture possono variare a seconda del luogo di produzione.
6. Adatto per diverse dimensioni di screening Modificare la spaziatura e l'inclinazione dello schermo in base alle dimensioni del materiale, alla probabilità di permeabilità e alla produttività
7Bassi costi di manutenzione e lunga durata Tutte le parti del corpo dello schermo sono saldate correttamente con eccellenti piastre d'acciaio e la rigidità complessiva è buona, ferma e affidabile per molto tempo.
8. Buona tenuta e minima fuoriuscita di polvere Struttura completamente chiusa, scarico automatico portano a quasi zero tasso di fuoriuscita di polvere.
Informazioni importanti su500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
scatola di schermo, schermi a maglia, motori a doppia vibrazione, base del motore, molle di ammortizzazione, supporti, ecc.
Motore vibrante
adotta due unità di motori a vibrazione orizzontale, con rotazione sincrona inversa
Materiale applicabile
adatti a setacciare materiali non appiccicosi da 0,074 mm a 10 mm con tenore di umidità inferiore al 7%
Angolo della superficie dello schermo
orizzontale o inclinata (0°~7°)
Strati di schermo
1 ~ 6 strati di schermo (I livelli superiori possono essere personalizzati in base alla situazione reale)
Cornice dello schermo
telaio in acciaio al carbonio, telaio in acciaio inossidabile,telaio in legno,struttura dello schermo a tensione terminale, ecc.
Metodo di pulizia della maglia
palle a rimbalzo, sistema ad ultrasuoni, ecc.
Materiale
acciaio al carbonio,materiale di titanio,Acciaio inossidabile 304/316Lecc.
Dimensione dello schermo
larghezza*lunghezza dello schermo 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, 1500*5000mm ecc.
Applicazione
fertilizzante chimico, urea,sabbia, materiale refrattario, lisina, particelle di plastica,fertilizzanti organici, calcare, foraggi, mangimi, tè, ecc.
Trattamento superficiale
lucidatura dello specchio, se la spruzzatura, la spruzzatura plastica,vernice a spruzzoecc.
Principio di funzionamentodi500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
Il setaccio vibrante rettangolare adotta l'eccitazione del motore di vibrazione come fonte di vibrazione, in modo che il materiale è stato gettato nel setaccio,mentre in avanti in linea retta materiale uniformemente nella porta di alimentazione dell'alimentatore della macchina di screening, specifiche di maglie a più strati di seta, materiale di seta, rispettivamente, scaricati dalle loro esportazioni.
Esistono due modi per installare il motore a vibrazione del setacciatore a vibrazione lineare:
1. montato in basso: installato in basso (comunemente utilizzato)
2. Bilaterale: installato su entrambi i lati
Composizione strutturale500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
Gli schermi vibranti rettangolari sono composti principalmente da scatola per schermi, cornici per schermi, schermo, motore a vibrazione, piedistallo elettrico, molla ammortizzante, telaio e così via.
1.Griglia di schermo:la rete di schermo è di piastra perforata, la rigidità complessiva è buona, solida e affidabile.
2Scatola dello schermo:Saldato da piastra d'acciaio, con una certa resistenza e rigidità, è il componente principale della macchina a schermo.
3.Primavera di ammortizzazione delle vibrazioni:per evitare che le vibrazioni passino al suolo e sostenere il peso completo della scatola a schermo. 4. Mpilastro dell'autore:il piedistallo del motore della seta a vibrazione verso il basso (il motore è installato sotto la scatola del setaccio) può essere spostato; la vite di collegamento deve essere stretta prima dell'uso,In particolare la nuova macchina di screening deve essere serrata ripetutamente tre giorni prima della prova., in modo da evitare gli incidenti causati dal allentamento.
5.Motore a vibrazione:il metodo di utilizzo e manutenzione del motore a vibrazione per vedere le istruzioni di funzionamento del motore a vibrazione. 6.Tra parentesi:il supporto è utilizzato per sostenere la scatola di schermo. Deve essere montato perpendicolare al terreno durante l'installazione. Il supporto e la parte del corpo del setaccio devono essere collegati dalla molla di compressione.
Applicazionedi500*4000 mm di acciaio al carbonio 2 ponti schermo lineare vibrante:
1Industria mineraria: caolino, allumina, carbonio, sabbia di quarzo, ossido di titanio, ossido di zinco, ecc.
2Industria alimentare: gelatina, zucchero, sale, latte in polvere, lieviti in polvere, alcalini, polvere gourmet, amido, polline, additivi alimentari, latte di fagioli, succhi, ecc. 3Industria chimica: medicina, grassi, resine, pigmenti, vernici, palette, cosmetici, ecc.
4- industria metallurgica: polvere di alluminio, polvere di piombo, polvere di rame, minerale, polvere di leghe, polvere di elettrodi, biossido di manganese, polvere di rame elettrolitico, materiale elettromagnetico, polvere di lucidatura,materiale refractario, ecc.
5Industria meccanica: metallurgia delle polveri, sabbia da colata, materiali elettromagnetici e polveri metalliche, ecc. 6Industria della carta: liquido di scarico, liquido di produzione di carta e recupero delle acque reflue, ecc. 7- industria dei materiali abrasivi e della ceramica: mica, allumina, materiali abrasivi, refrattari, liquami, sabbia da costruzione, ecc. 8Trattamento dell'inquinamento: olio di scarico, acque reflue,additivi, carbone attivo, ecc.
