Zucchero, sale, polvere di smalto, cenere volante, cemento, polvere di carbonio, polvere di carbone,
vantaggi:
basso consumo energetico, facile da mantenere, disponibile per il trasporto a lunga distanza
Materiale:
acciaio al carbonio, acciaio inossidabile 304, 316L ecc.
Evidenziare:
Convogliatore vibratore a canna di collegamento
,
Convogliatori vibratori a massa singola
,
Convogliatori vibratori a staffa di collegamento a massa singola
Convogliatori vibratori a staffa di collegamento a massa singola
ApplicazioneConvogliatori vibratori a staffa di collegamento a massa singola:
Convogliatore vibratorio a canna di collegamento a massa singola è adatto per l'energia, il carbone, i materiali da costruzione, la metallurgia, il grano e altre industrie,che viene utilizzato per completare il processo di trasporto di polveri e materiali granulari. È adatto per materiali in polvere fine che sono difficili da trasportare, come polvere di smalto, cenere volante, cemento, polvere di carbonio, polvere di carbone, ecc.,uniformemente e continuamente o quantitativamente trasportati dal contenitore o dall'imbuto di stoccaggio al dispositivo ricevente, che ha prestazioni di trasporto superiori.
Caratteristiche delConvogliatori vibratori a staffa di collegamento a massa singola:
1La struttura è semplice e compatta, il punto di lubrificazione è minore e il punto di lubrificazione non è a contatto con il materiale.quindi l'installazione è conveniente e il carico di lavoro di manutenzione è piccolo.
2. le prestazioni di tenuta sono buone quando viene utilizzato il tipo chiuso. il trasporto di materiali polverosi, tossici e volatili non causa inquinamento ambientale,e può realizzare alimentazione multi-punto e scarica multi-punto.
3. a causa dell'uso del principio di risonanza delle vibrazioni meccaniche, la fondazione dell'installazione è considerata uno dei punti di massa, il consumo di energia è basso,e il consumo di energia è inferiore alla metà del trasportatore a vite con la stessa lunghezza di trasporto e produttività.
4Dato che il materiale salta in avanti con la traiettoria parabolica durante il processo di trasporto, il canale trasportatore si indossa leggermente.e la durata di vita è più di tre volte superiore a quella del trasportatore a vite.
5Il rumore di esercizio non supera i 75 dB.
6Può essere avviato frequentemente e funzionare continuamente in condizioni di ampiezza nominale.
7È adatto per il trasporto di lunghe distanze e larghezza di canale più ampia.
VantaggiConvogliatori vibratori a staffa di collegamento a massa singola:
1. Alta rigidità e struttura semplice, adatta a lunghe distanze e rapido trasporto.
2L'altezza totale è bassa e adatta a spazi limitati.
3L'applicazione multipla può essere ottenuta facilmente.
4Una singola unità di lunghezza di trasportatore può raggiungere i 25 metri, e si è dimostrata fattibile.
5- Alta affidabilità, manutenzione più agevole e costi inferiori.

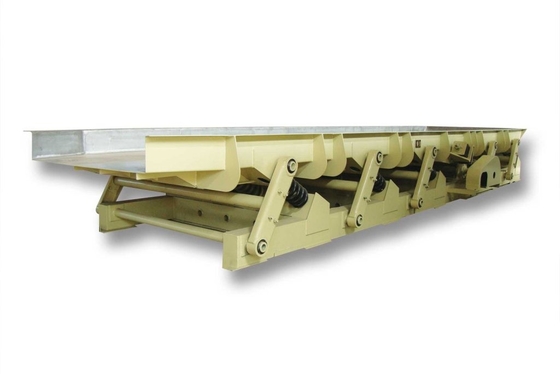

StrutturaConvogliatori vibratori a staffa di collegamento a massa singola:
1. canale trasportatore 2. molle di vibrazione principali 3. meccanismo di trazione della canna di collegamento 4. base 5. canna guida 6. supporto ausiliario.
Principio di funzionamentoConvogliatori vibratori a staffa di collegamento a massa singola:
Il meccanismo della canna motrice è composto da un motore, una puleggia, un albero di trasmissione e un dispositivo di canna eccentrica.Il canale trasportatore e il telaio inferiore sono collegati con una molla a bobinaLa barra guida guida le vibrazioni del canale trasportatore.il meccanismo di guida fa la fine della barra di collegamento fare movimento reciproco, e la canna di collegamento spinge il canale trasportatore a fare un movimento reciproco attraverso la molla a bobina della sua estremità,in modo che il materiale viene continuamente lanciato lungo la direzione della vibrazione e salta in avanti per raggiungere lo scopo di trasportare il materiale.
Parametri tecnici diConvogliatori vibratori a staffa di collegamento a massa singola:
Modello
Capacità (t/h)
Frequenza di vibrazione (Hz)
Lunghezza di fondo (m)/potenza (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ASL-150
5
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ASL-300
20
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ASL-450
35
6.7~10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ASL-600
50
6.7~10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ASL-750
65
6.7~10.8
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
ASL-900
80
6.7~10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ASL-1050
95
6.7~10.8
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ASL-1200
110
6.7~10.8
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ASL-1350
125
6.7~10.8
1.5
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ASL-1500
140
6.7~10.8
2.2
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ASL-1650
155
6.7~10.8
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ASL-1800
170
6.7~10.8
2.2
3.7
3.7
3.7
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ASL-2000
185
6.7~10.8
2.2
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Nota:
1. I dati sopra riportati sono solo per riferimento. La nostra azienda si riserva il diritto di modificare i dati di cui sopra.
2La capacità di trasporto è calcolata in base al trasporto orizzontale di sabbia fluviale (densità di massa 1,6 t/m3, contenuto idrico 5%).
3La potenza del canale di trasporto con copertura di tenuta, piastra di rivestimento e materiali di trasporto con diverse densità di massa deve essere ricalcolata.
4Quando la distanza di trasporto supera i 15 metri, adottiamo la struttura segmentata e l'utente deve assemblare e connettersi in loco.
