Luogo di origine: | La Cina |
Marca: | AAREAL |
Certificazione: | ISO9001:2015 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Film plastico per il corpo e cassa di legno del compensato senza fumigazione per i pezzi di ricambio |
Tempi di consegna: | lavoro 20~30 giorni dopo ordine confermato |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 10 INSIEMI AL MESE |
Mezzi di trasporto: | trasportatore di vite inclinato, trasportatore di vite orizzontale, trasportatore di vite verticale | Tipo del trasportatore: | tipo dell'asse, tipo shaftless, singolo tipo di elica, tipo di doppia elica, tipo di forma a U, tipo |
---|---|---|---|
trasportatore di vite shaftless: | adatto a trasportare i materiali appiccicosi ed impigliati | Trasportatore di vite dell'asse: | adatto a materiali asciutti non viscosi della polvere ed a materiali della piccola particella |
Diametro: | 100mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm ecc. | caratteristiche: | struttura semplice, piccola dimensione di sezione trasversale, buon sigillamento, lavoro affidabile, |
Applicazione: | adatto a trasporto orizzontale o obliquo dei materiali polverosi, granulari e piccoli del blocco, qu | Materiali inapplicabili: | materiali deteriorabili, appiccicosi ed agglomerati |
Evidenziare: | di trasportatore a coclea tubolare di 9000mm,Diametro di trasportatore a coclea tubolare di 219mm,trasportatore di vite tubolare 316L |

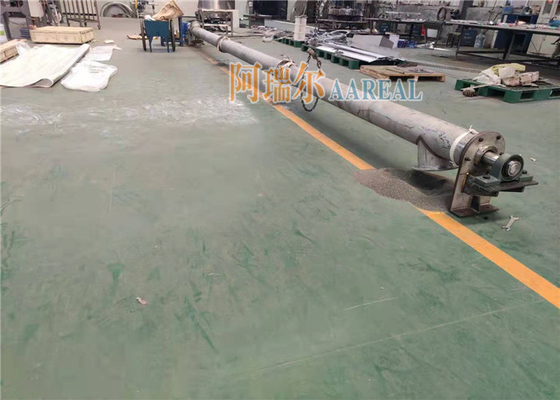

Diametro di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm di 219mm
Panoramica di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
Il trasportatore di vite tubolare è diviso in due tipi sotto forma di trasporto: il trasportatore di vite dell'asse ed il trasportatore di vite shaftless. e è diviso nel trasportatore di vite a forma di U e nel trasportatore di vite tubolare nell'aspetto. Il trasportatore di vite dell'asse è adatto a materiali asciutti non appiccicosi della polvere ed a materiali della piccola particella (quali cemento, la cenere volatile, la calce, il grano ecc.), mentre il trasportatore di vite shaftless è adatto a materiali appiccicosi e facilmente impigliati di trasporto. (per esempio fango, biomassa, immondizia ecc.)
Principio di funzionamento di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
Il trasportatore di vite usa i materiali di trasferimento giranti della vite lungo l'intelaiatura fissa. La lama a spirale girante muove il materiale per eseguire il trasporto della vite e la forza che fa il materiale non girare con la lama della vite è la resistenza frizionale del proprio peso del materiale e dell'intelaiatura del trasportatore di vite al materiale. Le lame a spirale sono saldate all'asse rotatoria del trasportatore di vite. La forma di superficie della lama ha il tipo di superficie solido, il tipo della superficie della cinghia, il tipo della superficie della lama ed altri tipi secondo i materiali differenti che si sono trasportati. L'asse della vite del trasportatore di vite ha un rapporto spinto alla conclusione della direzione commovente materiale per dare alla vite la forza di reazione assiale con il materiale. Quando la lunghezza della macchina è lunga, un cuscinetto d'attaccatura intermedio dovrebbe aggiungersi.
Applicazione di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
È ampiamente usato in varie industrie, quali i materiali da costruzione, l'industria chimica, la energia elettrica, la metallurgia, il carbone, il grano ecc. È adatto ad orizzontale o i materiali granulata e piccola di trasporto propensi della polvere, del grumo, quali carbone, la cenere, le scorie, il cemento, la temperatura materiale del grano ecc. è di meno che 200℃.
Il trasportatore di vite non è adatto a trasportare i materiali che quelli sono deteriorabili, la grande viscosità e facile agglomerare.
Se trasportare l'angolo di inclinazione è di grande misura, prego sceglie il trasportatore di vite di serie di GX.
Caratteristiche principali di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
1. Forte adattabilità, installazione facile e manutenzione, tempo di impiego lungo.
2. La macchina è piccola nella dimensione, l'alta velocità girante, assicura il trasferimento uniforme rapido.
3. Grande portata, sicuro ed affidabile.
4. L'estremità di scarico è fornita della flessibilità a basso rumore e forte di pulizia del dispositivo, dell'adattabilità, dell'entrata e dello sbocco di posizione della disposizione.
5. la buona sigillatura, le coperture adotta il tubo d'acciaio senza cuciture, gli usi finali la flangia collegata l'un l'altro come corpo, buona rigidità.
Classificazione di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
trasportando angolo | trasportatore di vite orizzontale, trasportatore di vite propenso, trasportatore di vite verticale |
trasportando forma | trasportatore di vite dell'asse, trasportatore di vite shaftless |
da forma | Trasportatore di vite a forma di U della depressione, trasportatore di vite tubolare |
Parametro tecnico di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
Tipo di LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo di GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diametro della vite (millimetri) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Passo della vite (millimetri) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocità girante (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Trasporto della capacità QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Palladio 1=10m (chilowatt) di potere | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Palladio 1=30m (chilowatt) di potere | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocità girante (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Palladio 1=10m (chilowatt) di potere | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Palladio 1=30m (chilowatt) di potere | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocità girante (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Palladio 1=10m (chilowatt) di potere | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Palladio 1=30m (chilowatt) di potere | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocità girante (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Palladio 1=10m (chilowatt) di potere | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Palladio 1=30m (chilowatt) di potere | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabella di dimensione dell'installazione di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
Modello | W | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L | |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Trasportatore di vite tubolare di GX Trasportatore di vite a forma di U della depressione di LS (chiuso & aperto)
Trasportatore di vite della doppia elica Gli orifici di scarico multipli avvitano il trasportatore
Trasportatore di vite di Shaftless
Trasportatore di vite propenso Trasportatore di vite verticale
Parametri tecnici di di trasportatore a coclea tubolare del commestibile 316L di acciaio inossidabile di lunghezza 9000mm del diametro 219mm:
Specificazione | Prestazione tecnica principale | Dispositivo di azionamento | Dispositivo di azionamento | Peso (chilogrammo) |
|||
Modello | Lunghezza (millimetro) |
Capacità (cemento) (t/h) |
Velocità girante min-1 |
Riduttore | Motore | ||
Modello | Rapporto di velocità | Potere (chilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
