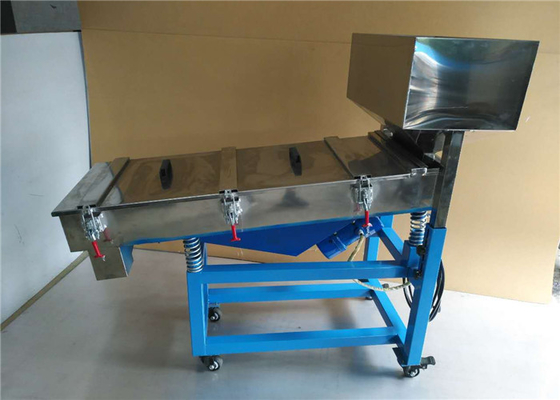

Piastra di silice 100TPH 1,62M2 schermo lineare vibrante
Introduzione dello schermo lineare vibrante
Lo schermo a vibrazione lineare è un'attrezzatura di screening standard e universale.
Quasi tutte le macchine a vibrazione lineare sono costituite dalla scatola a schermo, dal dispositivo di supporto o appeso, dall'unità motrice, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione, dal dispositivo di accensione.isolamento da vibrazioni ecc..
Principio di funzionamento dello schermo lineare vibrante
lo schermo di vibrazione lineare utilizza un motore di vibrazione come fonte di vibrazione, i materiali sono alzati e spostati in linea retta allo stesso tempo.e poi passare attraverso lo schermo per creare i materiali con diverse dimensioni, che è stato scaricato da un'altra presa.
Caratteristiche principali di schermo lineare vibrante
1. piccolo volume, peso leggero, facile da installare e da elaborare;
2. Adottare motore o vibratore a risparmio energetico come fonte di vibrazione;
3. molla di gomma sostiene e isola le vibrazioni, grande capacità, elevata efficienza di screening;
4. Lo schermo è assemblato con i pezzi standard. La sostituzione è estremamente conveniente.
Tipo aperto (ZSG-□×□):È di tipo sedile e senza struttura di piastra di copertura della polvere.
Tipo chiuso (ZSGB-□×□):È di tipo sedile e completa struttura chiusa, utilizzata per la grande capacità di screening e l'inquinamento da polvere di screening di materiale particulare.
Parametri dello schermo lineare vibrante
| Modello |
Dimensione dell'alimentazione
(mm)
|
Capacità
(t/h)
|
Motore a vibrazione |
Voltaggio
(V)
|
Potenza
(KW)
|
Frequenza di vibrazione
(HZ)
|
Amplitudine doppia
(mm)
|
Area di controllo efficace
(m2)
|
Peso
(kg)
|
Carico dinamico di supporto singolo
(N)
|
| ZSGB-09×18 |
≤ 250 |
10-100 |
YZO-17-4 |
380 |
0.75*2 |
25 |
5-7 |
1.62 |
1960 |
900 |
| ZSGB- 10×20 |
10 - 180 |
YZO-20-6 |
2.0*2 |
16 |
6-8 |
2.0 |
2830 |
1300 |
| ZSGB- 12×24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGB- 10×30 |
15-250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGB- 15x30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGB- 15×40 |
30 a 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10×20 |
10 - 180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B- 12×24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10×30 |
15-250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B- 15x30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B- 15×40 |
30 a 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Nota:la capacità nella tabella di cui sopra mostra i parametri teorici quando la maglia del setaccio è superiore a 5 mm e la proporzione è di 1,6 t/m3.
Disegno di vibrazione lineare ad elevata efficienza per lavori pesanti dotato di eccitatore di vibrazione:
| Modello |
ZSGB- 15x30 |
ZSGB- 15×40 |
ZSGB- 15×50 |
| Capacità di screening |
Dimensione delle particelle (mm) |
≤ 300 |
≤ 300 |
≤ 300 |
| Capacità (t/h) |
20~280 |
Da 20 a 300 |
20~380 |
| Motore |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| Voltaggio (V) |
380 |
380 |
380 |
| Potenza (KW) |
4.0*2 |
5.5*2 |
5.5*2 |
| Frequenza di vibrazione (Hz) |
16 |
16 |
16 |
| Amplitudine doppia |
5 ~ 8 |
5 ~ 10 |
5 ~ 10 |
| Escitatore di vibrazioni |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Peso di riferimento (kg) |
4800 |
5900 |
6700 |
