Luogo di origine: | La CINA |
Marca: | AAREAL |
Certificazione: | ISO9001:2015 |
Numero di modello: | AZC |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cassa di legno del compensato senza fumigazione per piccola dimensione |
Tempi di consegna: | lavoro 20~30 giorni dopo ordine confermato |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 10 insiemi al mese |
NOME: | setaccio di vibrazione lineare | Traiettoria commovente: | movimento lineare di vibrazione |
---|---|---|---|
Determini il dispositivo: | due motori di vibrazione orizzontali | Struttura di schermo/supporto: | struttura di schermo ultrasonica |
Dimensioni dello schermo: | width*length 500*2000mm dello schermo | Strati dello schermo: | 2 |
Maglia: | 150 maglia, maglia 200 | Uso: | Fertilizzante del grano |
Potere: | 0.37kw | Materiale applicabile: | adatto a setacciare i materiali non appiccicosi di 0.074mm~10mm con il tenore d'acqua meno di 7% |
Evidenziare: | Setaccio di vibrazione lineare del setaccio del fertilizzante,Setaccio di vibrazione lineare del setaccio del grano,Schermo vibratorio lineare del fertilizzante |

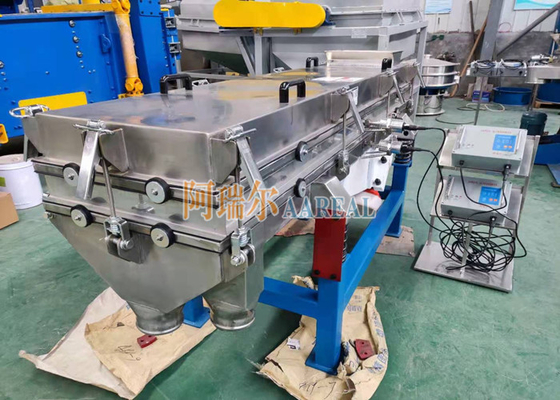

Setaccio di vibrazione lineare del setaccio del fertilizzante ultrasonico del grano
Introduzione di vibrazione lineare del setaccio
Eccitazione di vibrazione lineare del motore di vibrazione del setaccio come la fonte di vibrazione, di modo che il materiale è stato lanciato nel setaccio, mentre in avanti in una linea retta materiale anche nel porto di schermatura dell'alimentazione dell'alimentatore della macchina, specifiche a più strati della maglia del setaccio, materiale del setaccio, rispettivamente, scaricato dalle loro esportazioni. Con basso consumo energetico, alto rendimento, struttura semplice, manutenzione facile, struttura completamente inclusa, nessuna polvere, incastramento automatico, più adatto ad operazioni della conduttura.
Informazioni importanti circa il setaccio di vibrazione lineare
Forma | forma rettangolare |
Composizione strutturale | contenitore di schermo, schermo, motore di vibrazione, base del motore, attenuante molla, supporto ecc. |
Motore di vibrazione | due insiemi dei motori di vibrazione orizzontali, rotazione inversa sincrona |
Materiale applicabile | adatto a setacciare i materiali non appiccicosi di 0.074mm~10mm con il tenore d'acqua meno di 7% |
Strati dello schermo | 1~6 strati dello schermo |
Struttura di schermo | struttura di schermo di legno, struttura di schermo di acciaio al carbonio, struttura di schermo di acciaio inossidabile |
Mesh Cleaning Method | palle di rimbalzo, sistema ultrasonico ecc. |
Materiale | acciaio inossidabile acciaio al carbonio e 304/316L, materiale di titanio ecc. |
Dimensioni dello schermo | width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm ecc. dello schermo. |
Principio di funzionamento di setaccio di vibrazione lineare
Il vaglio oscillante lineare è guidato dai motori di vibrazione doppi. Quando i due motori di vibrazione fanno la rotazione sincronizzata ed invertita, la forza di vibrazione generata dal suo blocco eccentrico si è sfalsata parallelo alla direzione del fuso del motore, sovrapponente come perpendicolare della forza risultante alla direzione dell'asse del motore, così la traiettoria del movimento della macchina di schermatura è una linea retta.
Le due assi del motore hanno un angolo della immersione nella direzione verticale riguardante la superficie dello schermo. Nell'ambito dell'effetto combinato della forza di vibrazione e della auto-gravità materiale, dei materiali nella superficie dello schermo fare movimento di salto, in modo da raggiungere lo scopo di selezione e di materiali di classificazione. Può essere usato per realizzare l'operazione automatica nella catena di montaggio.
Struttura del setaccio di vibrazione lineare
Il separatore di vibrazione rettangolare pricipalmente è composto di contenitore di schermo, la maglia del setaccio, il motore di vibrazione, piedistallo del motore, attenuando la molla ed i sostegni.
1. Contenitore di schermo: saldato dal piatto d'acciaio, con determinate forza e rigidità, è la componente principale della macchina dello schermo.
2. maglia dello schermo: la maglia dello schermo è piatto perforato. La rigidezza globale è buona, solida ed affidabile.
3. Motore di vibrazione: il metodo di uso e di manutenzione del motore di vibrazione vedere le istruzioni operative del motore di vibrazione.
4. Piedistallo del motore: il piedistallo del motore del tipo di vibrazione del basso di macchina del setaccio (il motore è installato sotto il contenitore di setaccio) può essere mosso. La vite di collegamento deve essere stretta prima di utilizzare, particolarmente la nuova macchina di schermatura deve essere stretta ripetutamente i tre giorni prima della prova, in modo da per evitare gli incidenti causati allentando.
5. Vibrazione che attenua molla: per impedire vibrazione il passaggio alla terra e sostenere il peso completo del contenitore di schermo. Nell'installare, la molla deve essere perpendicolare alla terra.
6. sostegno: il sostegno è utilizzato per sostenere il contenitore di schermo. Deve essere perpendicolare montato alla terra durante l'installazione. La parte del corpo del setaccio e del sostegno sarà fatta parte di entro la molla di compressione.
Parametri tecnici del setaccio di vibrazione lineare
Modello | Dimensione nominale (millimetri) | Dimensione delle particelle (millimetri) | Angolo pendente dello schermo (°) | Ampiezza (millimetri) | Strato | Potere (chilowatt) |
AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2* (0.4~0.75) |
AZ-525 | 500*2500 | 2* (0.4~0.75) | ||||
AZ-530 | 500*3000 | 2* (0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2* (0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2* (0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2* (1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2* (1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2* (1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2* (1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2* (1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2* (1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2* (2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2* (2.2~3.7) | |||
AZ-2050 | 2000*5000 | 2* (2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2* (2.2~3.7) |
Separatore di plastica del grano Separatore del detersivo
A un solo strato A più strati
Separatore della primavera del nuovo tipo
Descrizione del sistema ultrasonico:
Il sistema ultrasonico è un cambio principale nella schermatura della tecnologia, rendente lo facile schermare i materiali dello difficile--schermo e vero risolvere i problemi di schermatura come blocco delle maglie causate dall'agglomerazione, dall'elettricità statica, dal forte adsorbimento e dalla forma irregolare della particella. Notevolmente migliora l'efficienza di schermatura e notevolmente ha prolungato il tempo di impiego dello schermo. Può essere ampiamente usato in abrasivi, in prodotti farmaceutici, nelle metallurgie delle polveri, nei materiali della batteria, nei prodotti chimici, in non minerario, alimento ed altre industrie che richiedono la selezione fine.
Questo genere di macchina è sovrapposto sulla vibrazione a bassa frequenza della macchina del vaglio oscillante di marca di AAREAL con la vibrazione ad alta frequenza ultrasonica direttamente che agisce sullo schermo.
Il sistema ultrasonico è composto di alimentazione ultrasonica, di trasduttore ultrasonico, di anello di conduzione di energia, di biella e di cavo di collegamento (si veda la figura qui sotto). Il trasduttore e la biella ultrasonici sono riparati insieme dalle viti e la biella è saldata all'anello di conduzione di energia. Allo stesso tempo, l'anello di conduzione di energia e la biella insieme allo schermo ed alla forma dell'anello di fissaggio dello schermo una struttura di schermo ultrasonica. Il trasduttore ultrasonico converte l'energia elettrica in energia meccanica ad alta frequenza, che è trasmessa all'intera superficie dello schermo attraverso l'anello di conduzione di energia, di modo che le particelle della polvere più grandi del rimbalzo della maglia e rimanere sospeso, efficacemente impedendo le particelle della polvere più grandi della maglia il blocco della maglia. Di conseguenza, può migliorare la schermatura dell'efficienza, accorciare il tempo della selezione e migliorare la qualità del prodotto.
