Luogo di origine: | CINESE |
Marca: | AAREAL |
Certificazione: | ISO9001:2015 |
Numero di modello: | GTs |
Quantità di ordine minimo: | 1 SET |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Film di plastica per la macchina e custodia in legno compensato senza fumigazione per i pezzi di ric |
Tempi di consegna: | 30~35 giorni lavorativi dopo la conferma dell'ordine |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 5 SETTI PER MESE |
Altri nomi: | schermo rotativo, schermo a tamburo rotativo, schermo a tamburo, schermo a tamburo, schermo rotante, | Dimensione dello schermo: | diametro dello schermo*lunghezza 1200 mm*2100 mm |
---|---|---|---|
Materiale: | solo parte di contatto in acciaio inossidabile 304 | Movimento: | Moto rotatorio |
Scopo: | superare il problema di blocco dello schermo causato da schermo circolare vibrante e schermo lineare | Angolo di inclinazione: | 7° |
Vantaggi: | grande capacità, grande area di schermo, facile sostituzione dello schermo ecc. | Applicazione: | frammenti di legno, sabbia, zucchero, linea di produzione di compost, ecc. |
Evidenziare: | 1200*2100 mm schermo rotativo a tamburo,schermo rotativo a tamburo di zucchero,SS304 filtro rotativo |
1200*2100 mm schermo rotativo in acciaio inossidabile per lo zucchero

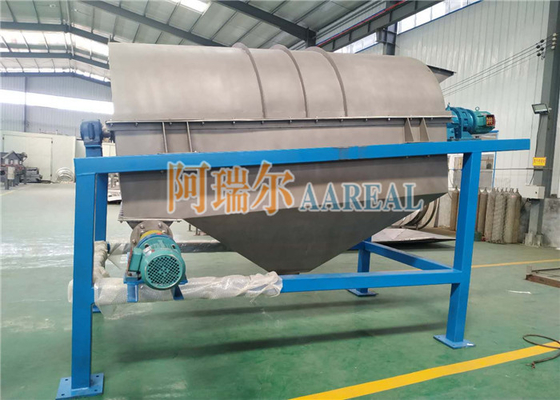

Questo e' il nostro GTS-1221-1S Rotary Trommel Screen in acciaio inossidabile per lo zucchero con schermi segmentati per una facile sostituzione dello schermo.È dotato di trasportatore a vite presso il porto di scarico come richiesto dal clienteIl diametro effettivo dello schermo del GTS-1221 è di 1200 mm e la lunghezza dello schermo è di 2100 mm. 24 giri al minuto, angolo di inclinazione di 7 gradi e potenza del motore di 5,5 kW.
Lo schermo a tamburo supera il problema dell'adesione e del blocco dello schermo che si verifica quando vari schermi vibranti schermano materiali umidi,e migliora la produzione e l'affidabilità del sistema di screening. Adatto per la selezione di materiali di varie proprietà, nonché materiali bagnati e facilmente intasati come carbone, gangue di carbone, calce coke rapida, ecc.il mezzo è 10-50 mm, e la finezza può raggiungere sotto 3 mm. Questo prodotto è ben accolto dagli utenti.
La schermata rotante è composta principalmente da un motore, da un riduttore, da un dispositivo a tamburo, da un telaio, da un rivestimento di tenuta e da un'entrata e un'uscita.il motore è collegato al dispositivo a rulli attraverso il riduttore attraverso un accoppiamentoQuando il materiale entra nel dispositivo del tamburo, a causa dell'inclinazione e della rotazione del dispositivo del tamburo,il materiale sulla superficie dello schermo è girato e arrotolato, in modo che i materiali qualificati vengano scaricati attraverso lo schermo sul cerchio esterno del tamburo e i materiali non qualificati attraverso l'estremità del tamburo.Ampiamente utilizzati nelle centrali elettriche, impianti di coke, materiali da costruzione, metallurgia, chimica, mineraria e altre industrie.
Caratteristiche delSchermo rotativo per zuccheri:
1. viene adottato il principio di trasporto a laminazione, il coefficiente di attrito è piccolo e il blocco dei fori dello schermo è ridotto attraverso la laminazione del materiale.
2- dotato di un dispositivo di pulizia reticolare a forma di pettine.il materiale non è facile da bloccare dal movimento relativo della macchina di pulizia dello schermo e del corpo dello schermo.
3. L'angolo di inclinazione dell'installazione è piccolo e non è facile da bloccare.
4L'intero meccanismo di screening è progettato in una copertura di polvere sigillata, che elimina il fenomeno della polvere volante e del rumore durante il processo di screening.
5- le finestre di osservazione dell'apparecchiatura su entrambi i lati della copertura di polvere sigillata,l'estremità del coperchio sigillato e il lato del meccanismo della macchina da pulizia sono dotati di porte ad apertura rapida per la manutenzione, che è conveniente per la manutenzione delle attrezzature.
6Lo schermo è composto da diversi acciai piatti circolari con elevata efficienza di schermatura e lunga durata di vita.
Principio di funzionamento dello schermo rotativo per zucchero:
La struttura principale dello schermo a tamburo è costituita da un tamburo cilindrico, inclinato e montato sul telaio.il tamburo motore ruoterà intorno alla direzione dell'asseQuando i materiali entrano nel dispositivo del tamburo, a causa dell'inclinazione e della rotazione del dispositivo del tamburo,i materiali sulla superficie dello schermo sono rovesciati e arrotolati in modo che il materiale fine venga scaricato attraverso la porta di scarico situata nella parte inferiore dell'estremità posteriore del tamburo dello schermo a tamburo, e il materiale grossolano viene scaricato attraverso la porta di scarico alla coda della scarica del tamburo.in modo che i materiali bloccati nel setaccio possono essere espulsi per evitare il blocco setaccio.
Stato di funzionamento del materiale nello schermo rotativo
Altri nomi | schermo rotante, setaccio rotante, setaccio a tamburo, setaccio a tamburo, setaccio rotante, setaccio rotante a cilindro, ecc. |
Movimento | movimento centrifugo rotativo |
Fonte di alimentazione | motore generale e riduttore |
Tipo | di larghezza superiore a 20 mm |
Angolo di inclinazione | 5°~7° |
Materiale | acciaio al carbonio, acciaio inossidabile 304, 316L |
Vantaggi | superare il problema di blocco della maglia dello schermo causato da schermo circolare vibrante e schermo lineare nel processo di screening dei materiali umidi |
Caratteristiche | possono essere selezionati materiali appiccicosi, ad alta umidità, sporchi e vari |
Applicazione diSchermo rotativo per zuccheri- Sì.:
La scherma a tamburo è sempre utilizzata per i materiali refrattari, il carbone di qualità inferiore, lo smalto di carbone, la classificazione delle ceneri di fondo, la classificazione della sabbia, la classificazione dei blocchi di arenaria.
StrutturaSchermo rotativo per zuccheri- - -
La schermata a tamburo è costituita principalmente da motore, riduttore, dispositivo a rulli, telaio, coperchio di tenuta e ingresso e uscita.il materiale bloccato nel foro dello schermo può essere espulso per evitare che il foro dello schermo si ostruisca.
Lo schermo rotativo è montato obliquamente sul telaio. Il motore è accoppiato all'unità del tamburo tramite accoppiamento e riduttore per guidare l'unità del tamburo a ruotare intorno al suo asse.Dopo che il materiale è entrato nella schermata del tamburo, a causa dell'inclinazione e della rotazione del dispositivo a rullo, il materiale sulla superficie del setaccio viene rovesciato e arrotolato,in modo che il materiale qualificato (il prodotto sotto il setaccio) venga scaricato attraverso la porta di scarico situata nella parte inferiore dell'estremità posteriore del tamburo, e il materiale non qualificato (prodotto a schermo superiore) viene scaricato attraverso la porta di scarico alla fine del tamburo.
1. dispositivo di guida 2. apertura di scarico del materiale grossolano 3. copertura della tenuta
4. corpo del tamburo 5. apertura di scarico del materiale di dimensioni ridotte 6. piastra di contenimento
7. presa di alimentazione 8. supporto
Parametri tecnici diSchermo rotativo per zuccheri- - -
Modello |
Capacità (t/h) |
SchermoDrumDiametro(mm) |
Distanze (m) |
Potenza del motore (KW) |
GTS600 | 5-10 | 600 | 1000 | 1.5 |
GTS800 | 8-15 | 800 | 1200 | 2.2 |
GTS1000 | 15-30 anni | 1000 | 1500 | 3 |
GTS1200 | Da 20 a 50 | 1200 | 1800 | 5.5 |
GTS1500 | Da 40 a 80 | 1500 | 2000 | 7.5 |
GTS1800 | 80-150 | 1800 | 2000 | 11 |
GTS2000 | 130-200 | 2000 | 2500 | 11 |
