alta intensità di vibrazione, grande area di schermo, angolo regolabile della scatola dello schermo,
Caratteristica strutturale:
sistema di spruzzatura di acqua mobile facoltativo
Ampiezza:
5 mm~6 mm
Proposta di risoluzione:
comprende sia il movimento lineare che il movimento ellittico
Fonte di alimentazione:
3 serie di motori vibranti
Dispositivi per schermi:
1 ~ 2 schermi
Applicazione:
produzione di carta, metalli non ferrosi, metallurgia, materiali da costruzione, prodotti chimici, r
Evidenziare:
schermo vibrante bagnato
,
macchina di separazione del setaccio
Macchine per la produzione di carta per la produzione di pasta di carta

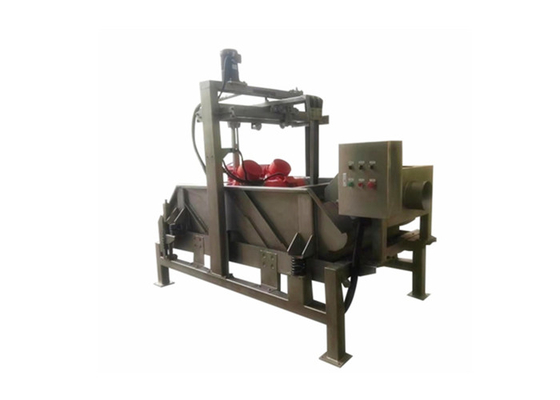

Introduzione del separatore di schermo vibrante a doppio movimento rettangolare per la produzione di pasta di carta:
Il separatore di schermo a doppia vibrazione a movimento rettangolare per la produzione di pasta di carta è stato progettato appositamente da AAREAL per la separazione solido-liquido in base alle esigenze del cliente.Può soddisfare la maggior parte delle applicazioni di trattamento delle acque reflue e delle acque reflueÈ utilizzato per la produzione di carta, metalli non ferrosi, metallurgia, materiali da costruzione, chimici, refrattari, cemento, ceramica, cereali, alimenti,sistema di depurazione del fango da perforazione e altre apparecchiature speciali di separazione solido-liquidoHa i vantaggi di alta intensità di vibrazione, grande area di screening, angolo regolabile della scatola dello schermo, struttura compatta e prestazioni eccellenti.
Il filtro vibrante rettangolare adotta un sistema di spruzzatura automatico. La pressione dell'acqua di spruzzatura è di circa 5 kg e il flusso è di 290 l/h. L'operatore può impostare l'intervallo di spruzzatura cronometrato,che può prolungare efficacemente l'intervallo di inattività e ridurre gli sprechi di vernice senza influenzare la concentrazione della vernice.
Parametri tecnici del separatore di schermo vibrante a doppio movimento rettangolare per la produzione di pasta di carta:
Modello
AES68-3
AES63-3
AES60-3
Trajectory delle vibrazioni
Ellisse
Ellisse
Ellisse
Potenza del motore
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25KW
Intensità delle vibrazioni
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitudine
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
Capacità dello schermo singolo
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Angolo di regolazione della casella dello schermo
-3°~3°
-3°~3°
-3°~3°
Frequenza e tensione del motore
380V/50HZ, 460V/60HZ
Area dello schermo
2.5 m2
2.3 m2
10,8 m2
Dimensione dello schermo
680*1250 mm
(40 ~ 250 maglie)
630*1250 mm
(40 ~ 250 maglie)
600*1050 mm
(40 ~ 250 maglie)
Strati di schermo
1 ~ 2
1 ~ 2
1 ~ 2
Quantità di schermo a uno strato
4
4
4
Sistema di spruzzatori mobili
Opzionale
Opzionale
Un set.
La pressione dell'acqua è di circa 5 kg e il flusso di 290 l/h
Peso
1880 kg
1680 kg
1300 kg
Commenti
Parametri del materiale da controllare:
1Nome del materiale: pasta di carta
2Temperatura del materiale: 60~70°C
3Viscosità del materiale: < 120 CPS (mPas)
4- Gravità specifica del materiale: < 1,1 kg/dm3
5Concentrazione: 5-15%
Principio di funzionamento del separatore di schermo vibrante a doppio movimento rettangolare per la fabbricazione di carta
La setaccia per bagnato a filtro di vibrazione rettangolare a doppio movimento è dotata di tre motori di vibrazione, che forniscono due modalità di movimento: movimento lineare e movimento ellittico.La macchina per lo screening umido rettangolare è azionata da un motore a vibrazione installato sul fascio del telaioLa vibrazione viene trasmessa alla piastra del setaccio.e il materiale da setacciare viene rilasciato sulla piastra di setacciamento attraverso il tubo inserito nel filtro a vibrazione rettangolare a doppio movimento della macchina per lo screening umidoLa vibrazione della piastra di setaccio fa passare la dimensione delle particelle più piccole (dimensione delle particelle qualificate) attraverso la piastra di setaccio e entra nel fondo del setaccio.e entra nel processo successivo attraverso la condotta installata sul fondo del setaccio. il materiale con dimensioni di particelle maggiori (dimensioni di particelle non qualificate) rimane sulla parte superiore della piastra di setaccio, entra nella scanalatura situata nella parte anteriore dello schermo vibrante,e entra nel processo successivo attraverso il tubo installato nella parte inferiore della scanalatura.
Il movimento lineare può generare 6G di accelerazione gravitazionale, il movimento ellittico può generare 5G di accelerazione gravitazionale.Le persone possono scegliere la modalità di movimento dello schermo vibrante attraverso l'interruttore nella scatola di controlloIl movimento ellittico è più delicato e la durata di vita dello schermo è più lunga.
Caratteristiche del separatore di schermo vibrante a doppio movimento rettangolare per la produzione di pasta di carta:
1Il rumore dell'apparecchiatura è basso, meno di 75 decibel a un metro dal setaccio vibrante.
2Il corpo dello schermo è rivestito da più di due strati di vernice protettiva in resina epossidica.
3Lo schermo è fissato dal blocco compatto.
4. È semplice e conveniente sostituire la piastra di schermo colpendo il blocco compatto e ripresso dopo la sostituzione.
5L'apparecchiatura è facile da usare e non richiede manutenzione quotidiana.
Vantaggi del separatore di schermo vibrante a doppio movimento rettangolare per la produzione di pasta di carta:
Movimento ellittico
Movimento lineare
1L'accelerazione gravitazionale (g) è piccola.
2Il tempo di permanenza del materiale sulla piastra di setaccio è lungo e l'effetto di selezione è buono.
3. aumento della concentrazione di materiale
4. Migliorare la durata della piastra di setaccio.
