sistema di spruzzatura di acqua mobile facoltativo
Movimento:
comprende sia il movimento ellittico che quello lineare
Vantaggi:
alta intensità di vibrazione, grande area di schermo, angolo regolabile della scatola dello schermo,
Ampiezza:
5 mm~6 mm
Dispositivi per schermi:
1 ~ 2 strati di schermo
Fonte di alimentazione:
3 serie di motori vibranti
Applicazione:
produzione di carta, metalli non ferrosi, metallurgia, materiali da costruzione, prodotti chimici, r
Evidenziare:
schermo vibrante bagnato
,
macchina di separazione del setaccio

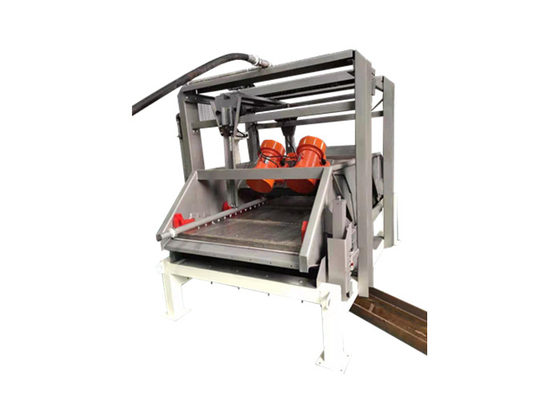

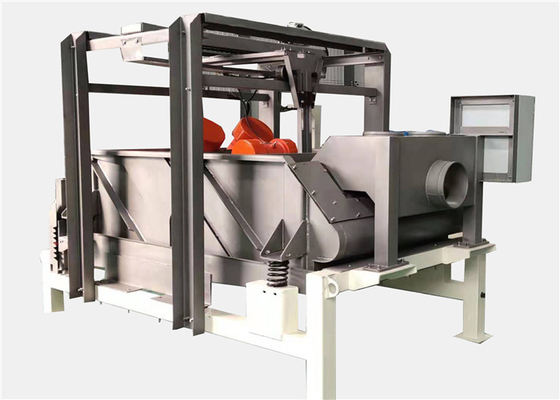

Separatore di liquidi solidi rettangolare vibrante a doppio movimento
Introduzione del separatore di liquidi solidi a doppio movimento per la produzione di carta:
Separatore di liquidi solidi a doppio movimento rettangolare vibrante per la fabbricazione della carta è appositamente progettato per la separazione solido-liquido.La rivoluzionaria modalità di doppio movimento comprende sia il movimento ellittico che quello lineareQuesta progettazione innovativa consente all'operatore di passare direttamente tra due modalità di movimento durante il funzionamento della macchina per soddisfare le esigenze di screening di materiali diversi.solidi e liquidi isolati, separare particelle solide di dimensioni diverse e rimuovere altre impurità.
Vantaggi del separatore di liquidi solidi a doppio movimento per la produzione di carta:
Movimento ellittico
Movimento lineare
1L'accelerazione gravitazionale (g) è piccola.
2Il tempo di permanenza del materiale sulla piastra di setaccio è lungo e l'effetto di selezione è buono.
3. aumento della concentrazione di materiale
4. Migliorare la durata della piastra di setaccio.
3La capacità di elaborazione dello schermo vibrante è grande.
Parametri tecnici del separatore di liquidi solidi a doppio movimento per la fabbricazione della carta:
Modello
AES68-3
AES63-3
AES60-3
Trajectory delle vibrazioni
Ellisse
Ellisse
Ellisse
Potenza del motore
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25KW
Intensità delle vibrazioni
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitudine
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
Capacità dello schermo singolo
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Angolo di regolazione della casella dello schermo
-3°~3°
-3°~3°
-3°~3°
Frequenza e tensione del motore
380V/50HZ, 460V/60HZ
Area dello schermo
2.5 m2
2.3 m2
10,8 m2
Dimensione dello schermo
680*1250 mm
(40 ~ 250 maglie)
630*1250 mm
(40 ~ 250 maglie)
600*1050 mm
(40 ~ 250 maglie)
Strati di schermo
1 ~ 2
1 ~ 2
1 ~ 2
Quantità di schermo a uno strato
4
4
4
Sistema di spruzzatori mobili
Opzionale
Opzionale
Un set.
La pressione dell'acqua è di circa 5 kg e il flusso di 290 l/h
Peso
1880 kg
1680 kg
1300 kg
Commenti
Parametri del materiale da controllare:
1Nome del materiale: pasta di carta
2Temperatura del materiale: 60~70°C
3Viscosità del materiale: < 120 CPS (mPas)
4- Gravità specifica del materiale: < 1,1 kg/dm3
5Concentrazione: 5-15%
Caratteristiche del separatore di liquidi solidi a doppio movimento per la produzione di carta:
1Lo schermo è fissato dal blocco compatto.
2. È semplice e conveniente sostituire la piastra di schermo colpendo il blocco compatto e ripresso dopo la sostituzione.
3L'apparecchiatura è facile da usare e non richiede manutenzione quotidiana.
4Il rumore dell'apparecchiatura è basso, meno di 75 decibel a un metro dal setaccio vibrante.
5Il corpo dello schermo è rivestito da più di due strati di vernice protettiva in resina epossidica.
Principio di funzionamento del separatore di liquidi solidi a doppio movimento per la produzione di carta:
Il separatore a vibrazione rettangolare adotta un sistema di spruzzatura automatico. La pressione dell'acqua di spruzzatura è di circa 5 KG e il flusso è di 290 L/H. L'operatore può impostare l'intervallo di spruzzatura cronometrato,che può prolungare efficacemente l'intervallo di inattività e ridurre gli sprechi di vernice senza influenzare la concentrazione della vernice.
La setaccia per bagnato a filtro di vibrazione rettangolare a doppio movimento è dotata di tre motori di vibrazione, che forniscono due modalità di movimento: movimento lineare e movimento ellittico.La macchina per lo screening umido rettangolare è azionata da un motore a vibrazione installato sul fascio del telaioLa vibrazione viene trasmessa alla piastra del setaccio.e il materiale da setacciare viene rilasciato sulla piastra di setacciamento attraverso il tubo inserito nel filtro a vibrazione rettangolare a doppio movimento della macchina per lo screening umidoLa vibrazione della piastra di setaccio fa passare la dimensione delle particelle più piccole (dimensione delle particelle qualificate) attraverso la piastra di setaccio e entra nel fondo del setaccio.e entra nel processo successivo attraverso la condotta installata sul fondo del setaccio. il materiale con dimensioni di particelle maggiori (dimensioni di particelle non qualificate) rimane sulla parte superiore della piastra di setaccio, entra nella scanalatura situata nella parte anteriore dello schermo vibrante,e entra nel processo successivo attraverso il tubo installato nella parte inferiore della scanalatura.
Il movimento lineare può generare 6G di accelerazione gravitazionale, il movimento ellittico può generare 5G di accelerazione gravitazionale.Le persone possono scegliere la modalità di movimento dello schermo vibrante attraverso l'interruttore nella scatola di controlloIl movimento ellittico è più delicato e la durata di vita dello schermo è più lunga.
