Luogo di origine: | La Cina |
Marca: | AAREAL |
Certificazione: | ISO9001:2015 |
Numero di modello: | LS/GX |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cassa di legno del compensato senza fumigazione per l'esportazione |
Tempi di consegna: | lavoro 20~30 giorni dopo ordine confermato |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 10 set al mese |
Classificazione per forma: | Trasportatore di vite a forma di U della depressione, trasportatore di vite tubolare | Classificazione per il trasporto dell'angolo: | trasportatore di vite orizzontale, trasportatore di vite propenso, trasportatore di vite verticale |
---|---|---|---|
Classificazione per il trasporto della forma: | trasportatore di vite dell'asse, trasportatore di vite shaftless | Trasportatore di vite di Shaftless: | adatto a trasportare i materiali appiccicosi ed impigliati |
Trasportatore di vite dell'asse: | adatto a materiali asciutti non viscosi della polvere ed a materiali della piccola particella | Materiali inapplicabili: | materiali deteriorabili, appiccicosi ed agglomerati |
caratteristiche: | struttura semplice, piccola dimensione di sezione trasversale, buon lavoro di sigillatura e affidabi | Applicazione: | adatto a trasporto orizzontale o obliquo dei materiali polverosi, granulari e piccoli del blocco, qu |
Evidenziare: | nastro trasportatore leggero,Trasportatore dell'elevatore di secchio |
Manutenzione bassa di trasportatore dell'alimentatore vibratorio tubolare industriale orizzontale dei sistemi
Panoramica del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Il trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa è un'attrezzatura di trasporto ampiamente usata. Ci sono due generi di trasportatori di vite divisi dal trasporto della direzione, uno è trasportatore di vite orizzontale ed un altro è trasportatore di vite verticale. Il trasportatore è usato per i materiali sfusi quali tutti i tipi di polveri, di granelli e di piccoli blocchi. Il trasportatore di vite orizzontale è il tipo più ampiamente usato di trasportatore. Può trasportare i materiali alla rinfusa da una parte di un processo ad un altro. Il trasportatore di vite orizzontale è disponibile in una vasta gamma di dimensioni, di lunghezze, di configurazioni e di materiali di costruzione.
Principio di funzionamento di trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Il trasportatore di vite usa i materiali di trasferimento giranti della vite lungo l'intelaiatura fissa. La lama a spirale girante muove il materiale per eseguire il trasporto della vite e la forza che fa il materiale non girare con la lama della vite è la resistenza frizionale del proprio peso del materiale e del trasportatore di vite che riveste al materiale. Le lame a spirale sono saldate all'asse rotatoria del trasportatore di vite. La forma di superficie della lama ha il tipo di superficie del solido, il tipo di superficie della cinghia, il tipo di superficie della lama ed altri tipi secondo i materiali differenti che si sono trasportati. L'asse della vite del trasportatore di vite ha un rapporto di spinta alla conclusione della direzione commovente materiale per dare alla vite la forza di reazione assiale con il materiale. Quando la lunghezza a macchina è lunga, un cuscinetto d'attaccatura intermedio dovrebbe aggiungersi.
Caratteristiche principali del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
1. Struttura semplice, piccolo spazio occupato.
2. Alta affidabilità, manutenzione bassa.
3. Facile formare la linea di produzione, può essere collegato con attrezzatura per imballaggio, l'attrezzatura di stoccaggio, attrezzatura mescolantesi o attrezzatura della schermatura.
4. Su misura con il saltatore o ruote correnti ed altre.
5. Porto d'alimentazione multiplo e porto di scarico disponibile.
6. Sigillamento affidabile.
7. Economico acquistare, installi e funzioni.
Classificazione del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
trasportando angolo | trasportatore di vite orizzontale, trasportatore di vite propenso, trasportatore di vite verticale |
trasportando forma | trasportatore di vite dell'asse, trasportatore di vite shaftless |
da forma | Trasportatore di vite a forma di U della depressione, trasportatore di vite tubolare |
Parametro tecnico del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Tipo di LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo di GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diametro della vite (millimetro) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Passo della vite (millimetro) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocità girante (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Trasporto della capacità QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Palladio 1=10m (chilowatt) di potere | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Palladio 1=30m (chilowatt) di potere | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocità girante (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Palladio 1=10m (chilowatt) di potere | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Palladio 1=30m (chilowatt) di potere | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocità girante (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Palladio 1=10m (chilowatt) di potere | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Palladio 1=30m (chilowatt) di potere | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocità girante (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Palladio 1=10m (chilowatt) di potere | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Palladio 1=30m (chilowatt) di potere | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabella di dimensione dell'installazione del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Modello | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Parametri tecnici del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Specificazione | Prestazione tecnica principale | Dispositivo di azionamento | Dispositivo di azionamento | Peso (chilogrammo) |
|||
Modello | Lunghezza (millimetro) |
Capacità (cemento) (t/h) |
Velocità girante min-1 |
Riduttore | Motore | ||
Modello | Rapporto di velocità | Potere (chilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
Applicazione del trasportatore di vite orizzontale della depressione tubolare industriale per i materiali alla rinfusa:
Il trasportatore di vite è ampiamente usato in varie industrie, quali i materiali da costruzione, l'industria chimica, la energia elettrica, la metallurgia, il carbone, il grano ecc. È adatto ad orizzontale o i materiali granulata e piccola di trasporto propensi della polvere, del grumo, quali carbone, la cenere, le scorie, il cemento, la temperatura materiale del grano ecc. è di meno che 200℃.
Il trasportatore di vite non è adatto a trasportare i materiali che quelli sono deteriorabili, la grande viscosità e facile agglomerare.
Se trasportare l'angolo di inclinazione è di grande misura, prego sceglie il trasportatore di vite di serie di GX.

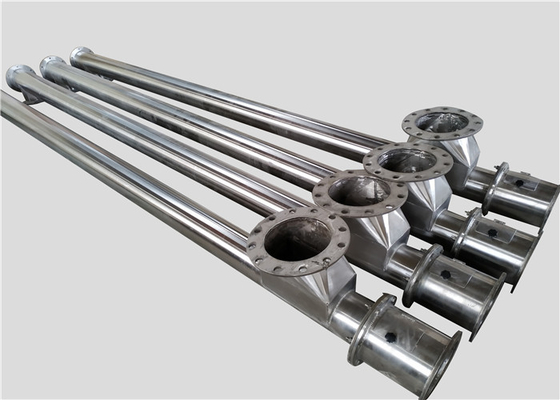

Trasportatore di vite a forma di U tubolare della depressione di LS del trasportatore di vite di GX (chiuso & apra)
Trasportatore di vite multiplo degli orifici di scarico del trasportatore di vite della doppia elica
Trasportatore di vite di Shaftless
Trasportatore di vite verticale propenso del trasportatore di vite
