Scaricatore di vibrazioni lineari per l'industria mineraria
Introduzione di una macchina di separazione a vibrazione lineare a più ponti utilizzata nell'industria mineraria:
La macchina per la separazione a vibrazione lineare multipiano utilizzata nell'industria mineraria è una macchina per la selezione di polveri fini ad alta precisione.Il principio fondamentale di setaccio schermo vibrante è che il contagocce peso squilibrato installato sulle estremità superiore e inferiore del motore cambia il movimento di rotazione del motore in orizzontale, movimenti tridimensionali verticali e inclinati, e poi passa questo movimento alla superficie dello schermo, raggiungendo lo scopo di classificazione, filtraggio e rimozione delle impurità.Il setaccio a schermo vibrante lineare a blocco di ananas può essere utilizzato per il grano, polvere, granuli, fiocchi, materiali liquidi.
Informazioni importanti relative alla macchina di separazione per lo screening a vibrazione lineare a più ponti utilizzata nell'industria mineraria:
| Modello |
AZ-515, 520, 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535 ecc. |
| Forma |
forma rettangolare |
| Proposta di risoluzione |
movimento di vibrazione lineare |
| Composizione strutturale |
scatola a schermo, schermo, motore a vibrazione, base del motore, molla di ammortizzazione, supporto ecc. |
| Motore vibrante |
due serie di motori a vibrazione orizzontale a rotazione sincrona inversa |
| Materiale applicabile |
adatti a setacciare materiali non appiccicosi da 0,074 mm a 10 mm con tenore di umidità inferiore al 7% |
| Angolo della superficie dello schermo |
orizzontale o inclinata (0°~7°) |
| Strati di schermo |
1 ~ 6 strati di schermo (I livelli superiori possono essere personalizzati in base alla situazione reale) |
| Cornice dello schermo |
telaio in legno, telaio in acciaio al carbonio, telaio in acciaio inossidabile, ecc. |
| Metodo di pulizia della maglia |
palle a rimbalzo, sistema ad ultrasuoni, ecc. |
| Materiale |
acciaio al carbonio, acciaio inossidabile 304/316L,materiale di titanioecc. |
| Dimensione dello schermo |
larghezza*lunghezza dello schermo 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm ecc. |
| Applicazione |
materiale refrattari, particelle di plastica, tè, fertilizzante chimico, lisina, urea, fertilizzante organico, calcare, foraggio, mangimi, ecc. |
| Trattamento superficiale |
Sfregamento di sabbia, spruzzatura di plastica, vernice a spruzzo, lucidatura di specchi, ecc. |
Caratteristiche di una macchina di separazione per filtro lineare a vibrazione multipiano utilizzata nell'industria mineraria:
1Struttura completamente chiusa, sistemazione automatica, più adatta alle operazioni di condotta.
2Facile da usare e da mantenere.
3. basso consumo con alto rendimento e basso costo.
4- Discarica automatica del materiale, in grado di funzionare continuamente.
5. Può essere utilizzato per singolo o multi strato.
6Ogni parte della scatola a schermo utilizza una piastra di rame e una sezione saldata insieme.
7- Buona tenuta senza polvere.
Composizione strutturale di una macchina di separazione a vibrazione lineare a più piani utilizzata nell'industria mineraria:

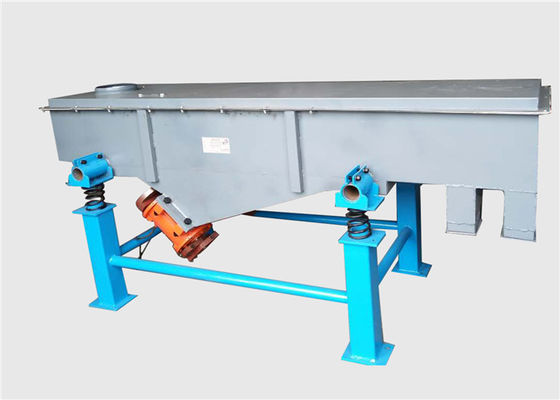

Gli schermi vibranti rettangolari sono composti principalmente da scatola per schermi, cornici per schermi, schermo, motore a vibrazione, piedistallo elettrico, molla ammortizzante, telaio e così via.
1Scatola dello schermo:Saldato da piastra d'acciaio, con una certa resistenza e rigidità, è il componente principale della macchina a schermo.
2.Griglia di schermo:la rete di schermo è di piastra perforata, la rigidità complessiva è buona, solida e affidabile.
3.Motore a vibrazione:il metodo di utilizzo e manutenzione del motore a vibrazione per vedere le istruzioni di funzionamento del motore a vibrazione.
4.Primavera di ammortizzazione delle vibrazioni:per evitare che le vibrazioni passino al suolo e sostenere il peso completo della scatola a schermo.
5. Mpilastro dell'autore:il piedistallo del motore della seta a vibrazione verso il basso (il motore è installato sotto la scatola del setaccio) può essere spostato; la vite di collegamento deve essere stretta prima dell'uso,In particolare la nuova macchina di screening deve essere serrata ripetutamente tre giorni prima della prova., in modo da evitare gli incidenti causati dal allentamento.
6.Tra parentesi:il supporto è utilizzato per sostenere la scatola di schermo. Deve essere montato perpendicolare al terreno durante l'installazione. Il supporto e la parte del corpo del setaccio devono essere collegati dalla molla di compressione.
Tecnico Parametri di una macchina di separazione per filtro lineare a vibrazione multipiano utilizzata nell'industria mineraria:
| Modello |
Dimensione nominale (mm) |
ParticellaSIze(mm) |
Angolo di inclinazione of schermo(°) |
Amplitudine(mm) |
Strato |
Potenza (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0 ~ 7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Nota: i dati riportati nella tabella sono solo di riferimento, la nostra azienda si riserva il diritto di modificare i dati di cui sopra.
Principio di funzionamento di una macchina di separazione per filtro lineare a vibrazione multipiano utilizzata nell'industria mineraria:
La seta a vibrazione lineare adotta motori a doppia vibrazione per l'azionamento, quando due motori ruotano in modo sincrono e inverso,le forze eccitanti generate dal blocco eccentrico sono risolte in parallelo alla direzione dell'asse motore e poi unite in una volta attraverso la direzione dell'asse motoreL'inclinazione tra i due assi motori rispetto al ponte dello schermo.Sotto l'influenza della forza risultante di forza eccitante e materiale stesso pesoI materiali vengono lanciati per fare un salto e un movimento lineare in avanti sul ponte dello schermo al fine di schermare e classificare il materiale.
Applicazione di una macchina di separazione per filtro lineare a vibrazione multipiano utilizzata nell'industria mineraria:
1Industria alimentare: amido, latte in polvere, lievito in polvere, zucchero, sale, alcali, polvere gourmet, polline, additivi alimentari, latte di fagioli, succhi, ecc.
2Industria chimica: grassi, vernici, palette, pigmenti di resina, medicina, ecc.
3- industria dei materiali abrasivi e della ceramica: materiali abrasivi, refrattari, sabbia da costruzione, mica, allumina, liquami, ecc.
4- Industria della plastica.
5Industria della carta: liquido di scarico, liquido di produzione di carta e recupero delle acque reflue, ecc.
6Industria dei fertilizzanti organici.
7Industria meccanica: metallurgia delle polveri, sabbia da colata, materiali elettromagnetici e polveri metalliche, ecc.
8Metallurgia e industria mineraria: sabbia di quarzo, minerale, ossido di titanio, ossido di zinco, ecc.
