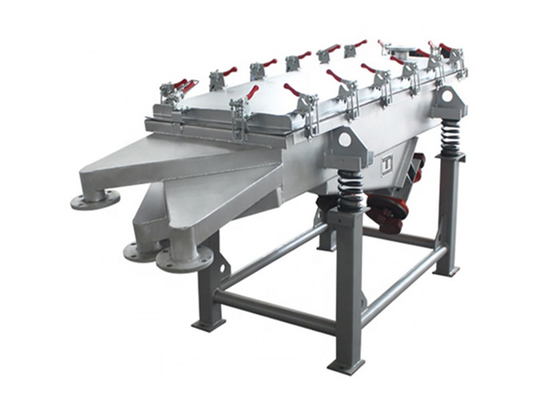

Industria chimica, schermo lineare vibrante, motori a doppia vibrazione orizzontale
Introduzione di una macchina per lo screening vibratorio lineare di grande capacità utilizzata nell'industria chimica:
La macchina per lo screening lineare vibratorio di grande capacità utilizzata nell'industria chimica è un'attrezzatura classica e universale per lo screening fine.Quasi tutti gli schermi vibranti lineari sono costituiti dalla scatola dello schermo, dispositivo di supporto o di sospensione, unità motrice, parte isolante dalle vibrazioni, ecc.
Principio di funzionamento di macchine per lo screening vibratorio lineare di grande capacità utilizzate nell'industria chimica:
La macchina a setaccio vibrante lineare utilizza motori a doppia vibrazione per l'azionamento, quando due motori ruotano in modo sincrono e inverso,le forze eccitanti generate dal blocco eccentrico sono risolte in parallelo alla direzione dell'asse motore e poi unite in una volta attraverso la direzione dell'asse motoreL'inclinazione tra i due assi motori rispetto al ponte dello schermo.Sotto l'influenza della forza risultante di forza eccitante e materiale stesso pesoI materiali vengono lanciati per fare un salto e un movimento lineare in avanti sul ponte dello schermo al fine di schermare e classificare il materiale.
Informazioni importanti sulla macchina per lo screening vibratorio lineare di grande capacità utilizzata nell'industria chimica:
| Modello |
AZ-515, 520, 525, 1025, 1030, 1040, 1225, 1230, 1235, 1535 ecc. |
| Forma |
forma rettangolare |
| Proposta di risoluzione |
movimento lineare |
| Composizione strutturale |
scatola a schermo, schermo, motore a vibrazione, base del motore, molla di ammortizzazione, supporto ecc. |
| Motore vibrante |
due serie di motori a vibrazione orizzontale a rotazione sincrona inversa |
| Materiale applicabile |
adatti a setacciare materiali non appiccicosi da 0,074 mm a 10 mm con tenore di umidità inferiore al 7% |
| Superficie dello schermo |
orizzontale o inclinata (0°~7°) |
| Strati di schermo |
1 ~ 6 strati di schermo (I livelli superiori possono essere personalizzati in base alla situazione reale) |
| Cornice dello schermo |
telaio in legno, telaio in acciaio al carbonio, telaio in acciaio inossidabile, ecc. |
| Metodo di pulizia della maglia |
palle a rimbalzo, sistema ad ultrasuoni, ecc. |
| Materiale |
acciaio al carbonio, acciaio inossidabile 304/316L,materiale di titanioecc. |
| Dimensione dello schermo |
larghezza*lunghezza dello schermo 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm ecc. |
| Applicazione |
particolato di plastica, tè, fertilizzante chimico, lisina, urea, fertilizzante organico, calcare, foraggio, mangimi, materiali refrattari, ecc. |
| Trattamento superficiale |
Sfregamento di sabbia, spruzzatura di plastica, vernice a spruzzo, lucidatura di specchi, ecc. |
Applicazione di macchine per lo screening vibratorio lineare di grande capacità utilizzate nell'industria chimica:
1Industria chimica: grassi, vernici, palette, pigmenti di resina, medicina, ecc.
2- Industria della plastica.
3- industria dei materiali abrasivi e della ceramica: materiali abrasivi, refrattari, sabbia da costruzione, mica, allumina, liquami, ecc.
4Industria alimentare: amido, latte in polvere, lievito in polvere, zucchero, sale, alcali, polvere gourmet, polline, additivi alimentari, latte di fagioli, succhi, ecc.
5Industria dei fertilizzanti organici.
6Industria meccanica: metallurgia delle polveri, sabbia da colata, materiali elettromagnetici e polveri metalliche, ecc.
7Metallurgia e industria mineraria: sabbia di quarzo, minerale, ossido di titanio, ossido di zinco, ecc.
8Industria della carta: liquido di scarico, liquido di produzione di carta e recupero delle acque reflue, ecc.
Composizione strutturale di una macchina per lo screening vibratorio lineare di grande capacità utilizzata nell'industria chimica:
Gli schermi vibranti rettangolari sono composti da una scatola di schermo, un motore di vibrazione, un sistema di ammortizzazione e un telaio.
1Scatola dello schermo:Saldato da piastra d'acciaio, con una certa resistenza e rigidità, è il componente principale della macchina a schermo.
2.Griglia di schermo:la rete di schermo è di piastra perforata, la rigidità complessiva è buona, solida e affidabile.
3.Motore a vibrazione:il metodo di utilizzo e manutenzione del motore a vibrazione per vedere le istruzioni di funzionamento del motore a vibrazione.
4.Primavera di ammortizzazione delle vibrazioni:per evitare che le vibrazioni passino al suolo e sostenere il peso completo della scatola a schermo.
5. Mpilastro dell'autore:il piedistallo del motore della seta a vibrazione verso il basso (il motore è installato sotto la scatola del setaccio) può essere spostato; la vite di collegamento deve essere stretta prima dell'uso,In particolare la nuova macchina di screening deve essere serrata ripetutamente tre giorni prima della prova., in modo da evitare gli incidenti causati dal allentamento.
6.Tra parentesi:il supporto è utilizzato per sostenere la scatola di schermo. Deve essere montato perpendicolare al terreno durante l'installazione. Il supporto e la parte del corpo del setaccio devono essere collegati dalla molla di compressione.
Caratteristiche di macchine per lo screening vibratorio lineare di grande capacità utilizzate nell'industria chimica:
1- Alta precisione di selezione, elevata resa e struttura semplice.
2Le giunzioni di saldatura di ciascuna parte del corpo del setaccio adottano piastre laminate e materie vicine (parte del gruppo adotta il collegamento a bulloni),ha caratteristiche quali una buona rigidità integrale, robustezza e affidabilità.
3Struttura completamente chiusa, scarico automatico, più adatta al lavoro in catena di montaggio.
4. Minore consumo energetico, basso rumore, lunga durata dello schermo.
Tecnico Parametri di macchine per lo screening vibratorio lineare di grande capacità utilizzate nell'industria chimica:
| Modello |
Dimensione nominale (mm) |
ParticellaSIze(mm) |
Angolo di inclinazione of schermo(°) |
Amplitudine(mm) |
Strato |
Potenza (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0 ~ 7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Nota: i dati riportati nella tabella sono solo di riferimento, la nostra azienda si riserva il diritto di modificare i dati di cui sopra.
