Catalizzatore Catalizzatore Gyratory Screening Machine Circolo Movimento ellittico lineare
VisualizzazioneCatalizzatore Catalizzatore Screener giratorio industriale ad alta precisione di screening:
Catalizzatore Catalizzatore Screener giratorio industriale ad alta precisione di screening è una delle apparecchiature di screening industriali più utilizzate per la separazione e la classificazione di materiali fini, che mira a una grande capacità e ad una elevata precisione di screening.
È anche noto come schermo giratorio, screener giratorio, separatore giratorio, setacciatore giratorio, macchina di screening giratorio, schermo Rotex, macchina di screening Rotex, separatore Rotex,schermo rotativo piano, schermo rotativo a piano, seta piatta rotativa, schermo piatto, macchina di screening di precisione quadrata, schermo reciproco ecc.
| Trajectory di movimento |
movimento giratorio reciproco: movimento circolare all'estremità di alimentazione, movimento ellittico al centro e movimento lineare all'estremità di scarico |
| Dispositivo di guida |
motore generale + cintura di puleggia + eccitatore |
| Strati di schermo |
Disponibile 1~4 strati di schermo (suggerito 1~3 strati) |
| Dimensione dello schermo |
500*1500mm, 1000*2100mm, 1000*3000mm, 1200*3600mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm,2000*5000 mmecc. |
| Marca del motore |
Siemens, o secondo le esigenze del cliente |
| Parti di ricambio |
Lo schermo speciale, l'eccitatore di azionamento, le pinze di compensazione e le clip sono fatte da noi stessi |
| Porto di scarico |
di solito in fondo alla macchina, può anche essere fatto sul retro della macchina |
| Materiale |
acciaio al carbonio, acciaio inossidabile, alluminio (facoltativo) |
| Installazione |
installazione di sospensioni di cavi, installazione di sedili da terra |
| Metodo di pulizia della maglia |
Utilizzare palle rimbalzo per pulire la rete dello schermo. palla di gomma, palla di silicone, palla di poliuretano ecc. |
Principio di funzionamentoCatalizzatore Catalizzatore Screener giratorio industriale ad alta precisione di screening:
Separatore di schermo giratorio modello AD di AAREALè dQuesta macchina giratoria guida la ruota eccentrica per un movimento giratorio.
Il movimento giratorio alternativo passa gradualmente lungo la lunghezza della macchina, partendo da un movimento puramente giratorio all'ingresso,poi spostandosi verso il movimento ellittico nel mezzo e ritornando a reciprocare verso l'uscita.
VantaggiCatalizzatore Catalizzatore Screener giratorio industriale ad alta precisione di screening:
1- Pulizia automatica - le palle rimbalzanti mantengono pulite le aperture dello schermo e mantengono l'efficienza e la capacità.
2. Long vita utile dello schermo- Nessun componente verticale evitare l'impatto e danni del materiale allo schermo.
3- Disegno di prima classe - Tecnologia matura, facile installazione e manutenzione, sostituzione conveniente e rapida dello schermo.
4. Ordine personalizzato- multi-livello, diversa capacità e dimensione della maglia può essere personalizzato in base alla domanda del cliente.
5. Quick Screen Changes-Quick release device è fornito per abbattere il rack della rete e sostituire rapidamente lo schermo.
6. piena utilizzazione della superficie dello schermo - il movimento giratorio a reciproco assicura il contatto costante del materiale con la superficie dello schermo.
7. rispettoso dell'ambiente - struttura completamente chiusa, nessun inquinamento da polvere, miglioramento delle condizioni di lavoro anche per gli operatori.
8Soluzioni di setacciamento diverse - lo schermo giratorio consente separazioni con aperture da 12 mm a 325 maglie.
Parametri tecnici diCatalizzatore Catalizzatore per filtraggio giratorio industriale con elevata precisione di filtraggio:
|
Strati
|
Modello |
Specifica della superficie dello schermo (W*L) (mm) |
Stretta della scatola dello schermo (mm) |
Motore |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potenza
(kw)
|
Velocità di rotazione (rpm) |
| 1 |
AD-1014-1 |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021-1 |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030-1 |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521-1 |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530-1 |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Installazione diCatalizzatore Catalizzatore Screener giratorio industriale ad alta precisione di screening:

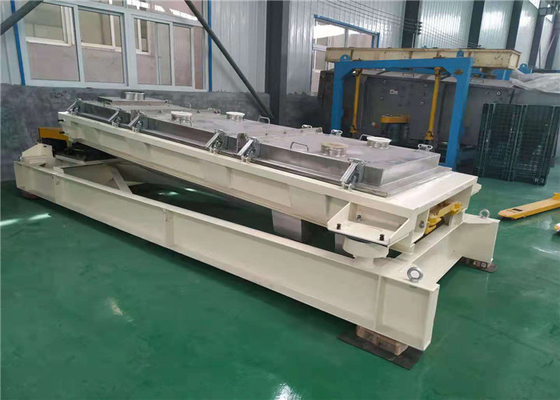

1- Installazione del sedile:
Tipo di trasferimento
Tipo di scarica diretta

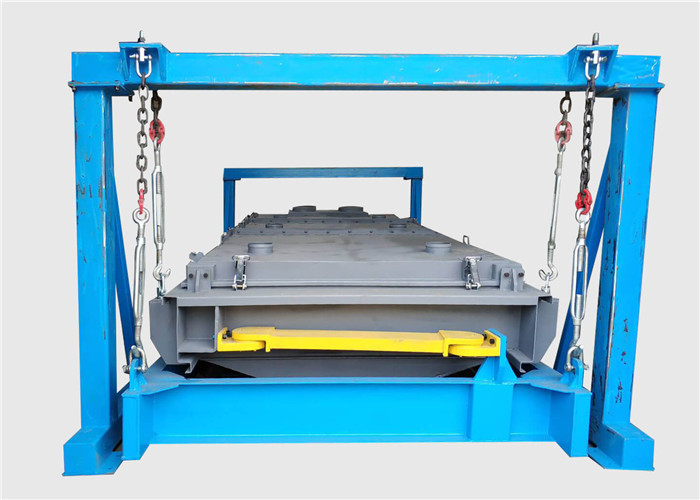

2. Installazione di sospensione del cavo:
Tipo di sospensione del cavo
ApplicazioneCatalizzatore Catalizzatore per filtraggio giratorio industriale con elevata precisione di filtraggio:
1Industria alimentare: zucchero in polvere, amido, sale, riso, latte in polvere, uova in polvere, salsa, sciroppo.
2Industria chimica: resine, pigmenti, medicina industriale, cosmetici, rivestimenti, polveri medicinali, granuli.
3Metallurgia, industria mineraria: polvere di alluminio, polvere di rame, polvere di leghe di minerale, polvere di barre di saldatura.
4Trattamento dei rifiuti: olio smaltito, acqua smaltita, acque reflue di colorante smaltite, carbone attivo.
5Industria medica: tutti i tipi di medicina.
