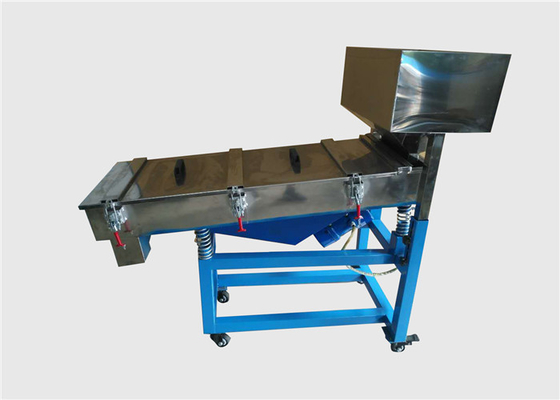

Apparecchiature di screening per vibrazioni orizzontali
Introduzione di schermi vibranti a movimento lineare ad alta efficienza per particelle di plastica:
Gli schermi di vibrazione a movimento lineare ad alta efficienza per le particelle di plastica è una nuova e efficiente apparecchiatura di screening ampiamente utilizzata nelle miniere, nel carbone, nella metallurgia, nei materiali da costruzione, nei materiali refrattari, nell'industria leggera, nell'industria chimica ecc.
Conosciuto anche come schermo vibrante lineare, separatore rettangolare, schermo vibrante inclinato, schermo vibrante orizzontale, schermo vibrante rettangolare, setacciatore rettangolare, screener rettangolare,schermo lineare ecc.
Informazioni importanti sugli schermi di vibrazione a movimento lineare ad alta efficienza per le particelle di plastica:
| Forma |
forma rettangolare |
| Composizione strutturale |
scatola a schermo, schermo, motore a vibrazione, base del motore, molla di ammortizzazione, supporto ecc. |
| Motore vibrante |
due serie di motori a vibrazione orizzontale a rotazione sincrona inversa |
| Materiale applicabile |
adatti a setacciare materiali non appiccicosi da 0,074 mm a 10 mm con tenore di umidità inferiore al 7% |
| Superficie dello schermo |
orizzontale o inclinata (0°~7°) |
| Strati di schermo |
1 ~ 6 strati di schermo (I livelli superiori possono essere personalizzati in base alla situazione reale) |
| Cornice dello schermo |
telaio in legno, telaio in acciaio al carbonio, telaio in acciaio inossidabile |
| Metodo di pulizia della maglia |
palle a rimbalzo, sistema ad ultrasuoni, ecc. |
| Materiale |
acciaio al carbonio, acciaio inossidabile 304/316L, materiale in titanio, ecc. |
| Dimensione dello schermo |
larghezza*lunghezza dello schermo 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm ecc. |
Caratteristiche di schermi di vibrazione a movimento lineare ad alta efficienza per particelle di plastica:
1La struttura a più strati è opzionale per lo screening a più gradi.
2Basso consumo energetico, elevata efficienza.
3La struttura completamente sigillata è opzionale, senza riversamento di polvere.
4Struttura semplice, facile da mantenere.
Tecnico Parametri di schermi di vibrazione a movimento lineare ad alta efficienza per particelle di plastica:
La tabella seguente fornisce i dati dettagliati dei diversi modelli di apparecchiature per schermi vibratori lineari.
| Modello |
Dimensione nominale (mm) |
ParticellaSIze(mm) |
Angolo di inclinazione of schermo(°) |
Amplitudine(mm) |
Strato |
Potenza (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0 ~ 7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Nota: i dati riportati nella tabella sono solo di riferimento, la nostra azienda si riserva il diritto di modificare i dati di cui sopra.
Principio di funzionamento di schermi di vibrazione a movimento lineare ad alta efficienza per particelle di plastica:
Il materiale entra uniformemente nella porta di alimentazione della seta da parte dell'alimentatore e diversi prodotti di classificazione vengono prodotti attraverso gli schermi a più strati.I diversi materiali di classificazione vengono scaricati rispettivamente dai rispettivi punti di vendita.
Il nostro separatore per schermo vibrante rettangolare è un motore a doppia vibrazione.Quando i due motori vibranti sono sincronizzati e azionati al contrario, le forze di eccitazione generate dai blocchi eccentrici si annullano in direzione parallela all'asse motore e si combinano in direzione perpendicolare all'asse motore.La traccia di movimento dei materiali sullo schermo è un movimento parabolico della linea retta in avantiSotto la forza combinata della forza di eccitazione e dell'auto-gravità del materiale, il materiale viene lanciato e saltato in avanti sulla superficie dello schermo per muoversi linearmente,conseguendo così lo scopo di selezione e classificazione dei materiali.
Struttura di schermi vibranti a movimento lineare ad alta efficienza per particelle di plastica- - -
Lo schermo vibrante lineare è composto principalmente da una scatola di setaccio, una rete di setaccio, un motore a vibrazione, un piedistallo del motore, una molla di ammortizzazione e delle staffe.
1. Sscatola:Saldato da piastra d'acciaio, con una certa resistenza e rigidità, è il componente principale della macchina a schermo.
2.Griglia di schermo:la rete di schermo è di piastra perforata, la rigidità complessiva è buona, solida e affidabile.
3Motore a vibrazione:il metodo di utilizzo e manutenzione del motore a vibrazione per vedere le istruzioni di funzionamento del motore a vibrazione.
4. Mpilastro dell'autore:il piedistallo del motore della seta a vibrazione verso il basso (il motore è installato sotto la scatola del setaccio) può essere spostato; la vite di collegamento deve essere stretta prima dell'uso,In particolare la nuova macchina di screening deve essere serrata ripetutamente tre giorni prima della prova., in modo da evitare gli incidenti causati dal allentamento.
5.Primavera di ammortizzazione delle vibrazioni:per evitare che le vibrazioni passino al suolo e sostenere il peso completo della scatola a schermo.
6.Tra parentesi:il supporto è utilizzato per sostenere la scatola di schermo. Deve essere montato perpendicolare al terreno durante l'installazione. Il supporto e la parte del corpo del setaccio devono essere collegati dalla molla di compressione.
Applicazione di schermi di vibrazione a movimento lineare ad alta efficienza per particelle di plastica:
1Industria chimica: fertilizzanti, detersivi in polvere, talco in polvere, coloranti, gomma, resine, pigmenti, cosmetici, rivestimenti, PVC in polvere, CPE in polvere, ecc.
2Industria alimentare: zucchero in polvere, monosodio, sale, amido, spezie, condimenti, briciole di pane, fagioli in polvere, mangimi per animali, ecc.
3- Industria della macinazione e della ceramica: allumina, quarzo, scorie, carborondone, ecc.
4- Metalli, metallurgia e industria mineraria: polvere di alluminio, cerusa, polvere di rame, polvere di leghe di minerale, polvere di barre di saldatura, biossido di manganese, polvere di rame elettrolizzata, materiale elettromagnetico,polvere da strofinare, materiale a prova di fuoco, kaolina, calce, carbonato di calcio pesante ecc.
