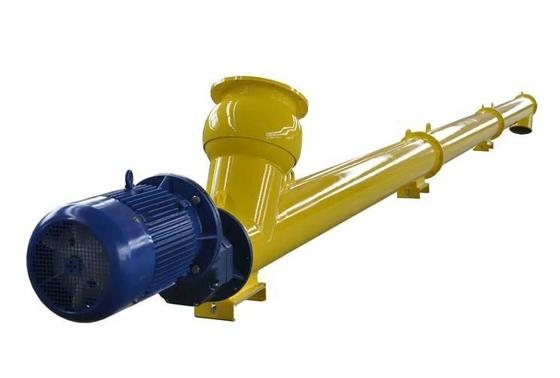

Trasportatore di vite orizzontale industriale della metropolitana dei sistemi di trasportatore dei materiali alla rinfusa
Panoramica del trasportatore e dell'alimentatore di vite:
Il trasportatore di vite è diviso in due tipi sotto forma di trasporto: il trasportatore di vite dell'asse ed il trasportatore di vite shaftless. e è diviso nel trasportatore di vite a forma di U e nel trasportatore di vite tubolare nell'aspetto. Il trasportatore di vite dell'asse è adatto a materiali asciutti non appiccicosi della polvere ed a materiali della piccola particella (quali cemento, la cenere volatile, la calce, il grano ecc.), mentre il trasportatore di vite shaftless è adatto a materiali appiccicosi e facilmente impigliati di trasporto. (per esempio fango, biomassa, immondizia ecc.)
Classificazione del trasportatore e dell'alimentatore di vite:
trasportando angolo | trasportatore di vite orizzontale, trasportatore di vite propenso, trasportatore di vite verticale |
trasportando forma | trasportatore di vite dell'asse, trasportatore di vite shaftless |
da forma | Trasportatore di vite a forma di U della depressione, trasportatore di vite tubolare |
Principio di funzionamento di trasportatore e di alimentatore di vite:
Il trasportatore di vite usa i materiali di trasferimento giranti della vite lungo l'intelaiatura fissa. La lama a spirale girante muove il materiale per eseguire il trasporto della vite e la forza che fa il materiale non girare con la lama della vite è la resistenza frizionale del proprio peso del materiale e del trasportatore di vite che riveste al materiale. Le lame a spirale sono saldate all'asse rotatoria del trasportatore di vite. La forma di superficie della lama ha il tipo di superficie del solido, il tipo di superficie della cinghia, il tipo di superficie della lama ed altri tipi secondo i materiali differenti che si sono trasportati. L'asse della vite del trasportatore di vite ha un rapporto di spinta alla conclusione della direzione commovente materiale per dare alla vite la forza di reazione assiale con il materiale. Quando la lunghezza a macchina è lunga, un cuscinetto d'attaccatura intermedio dovrebbe aggiungersi.
Applicazione del trasportatore e dell'alimentatore di vite:
È ampiamente usata in varie industrie, quali i materiali da costruzione, l'industria chimica, la energia elettrica, la metallurgia, il carbone, il grano ecc. È adatto ad orizzontale o i materiali granulata e piccola di trasporto propensi della polvere, del grumo, quali carbone, la cenere, le scorie, il cemento, la temperatura materiale del grano ecc. è di meno che 200℃.
Il trasportatore di vite non è adatto a trasportare i materiali che quelli sono deteriorabili, la grande viscosità e facile agglomerare.
Se trasportare l'angolo di inclinazione è di grande misura, prego sceglie il trasportatore di vite di serie di GX.
Caratteristiche principali del trasportatore e dell'alimentatore di vite:
1. Grande portata, sicuro ed affidabile
2. forte adattabilità, installazione facile e manutenzione, tempo di impiego lungo.
3. La macchina è piccola nella dimensione, l'alta velocità girante, assicura il trasferimento dell'uniforme della rapida
4. l'estremità di scarico è fornita della flessibilità a basso rumore e forte del dispositivo di pulizia, dell'adattabilità, dell'entrata e dello sbocco di posizione della disposizione
5. la buona sigillatura, le coperture adotta il tubo di acciaio senza cuciture, gli usi finali la flangia collegata l'un l'altro come corpo, buona rigidità.
Parametro tecnico trasportatore di vite di GX, di LS ed alimentatore:
Tipo di LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo di GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diametro della vite (millimetro) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Passo della vite (millimetro) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocità girante (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Trasporto della capacità QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Palladio 1=10m (chilowatt) di potere | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Palladio 1=30m (chilowatt) di potere | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocità girante (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Palladio 1=10m (chilowatt) di potere | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Palladio 1=30m (chilowatt) di potere | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocità girante (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Palladio 1=10m (chilowatt) di potere | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Palladio 1=30m (chilowatt) di potere | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocità girante (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Trasporto della capacità QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Palladio 1=10m (chilowatt) di potere | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Palladio 1=30m (chilowatt) di potere | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabella di dimensione dell'installazione del trasportatore e dell'alimentatore di vite di LS:
Modello | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Parametri tecnici del trasportatore e dell'alimentatore di vite di GX:
Specificazione | Prestazione tecnica principale | Dispositivo di azionamento | Dispositivo di azionamento | Peso (chilogrammo) |
|||
Modello | Lunghezza (millimetro) |
Capacità (cemento) (t/h) |
Velocità girante min-1 |
Riduttore | Motore | ||
Modello | Rapporto di velocità | Potere (chilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
Trasportatore di vite a forma di U tubolare della depressione di LS del trasportatore di vite di GX (chiuso & apra)
Trasportatore di vite multiplo degli orifici di scarico del trasportatore di vite della doppia elica
Trasportatore di vite di Shaftless
Trasportatore di vite verticale propenso del trasportatore di vite
