Vaglio oscillante rotatorio di acciaio inossidabile con il sistema ultrasonico di Deblinding

Vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding

Panoramica del vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding:

Il vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding inoltre è chiamato separatore ultrasonico, separatore di vibrazione ultrasonico, setaccio di vibrazione ultrasonico, sistema deblinding del setaccio ultrasonico, vagliatore ultrasonico, separatore a schermo ultrasonico ecc.

Il vaglio oscillante ultrasonico risolve il problema di schermatura dei materiali con il forte adsorbimento, l'agglomerazione facile, la forte viscosità, l'alta elettricità statica, l'alta densità, la polvere fine eccellente ecc. L'accuratezza di schermatura può essere aumentata di 1~100% e l'uscita può essere aumentata di 1~10 volte, realmente incontranti la produzione di industrializzazione 100 della maglia della maglia ~500 e sopra.

Può essere installato in vari generi di schermatura delle macchine, quale l'agitatore del setaccio della prova ultrasonica, separatore rotondo ultrasonico, separatore rettangolare ultrasonico, schermo ultrasonico della chiavetta, schermo centrifugo del flusso d'aria ultrasonico, schermo rotatorio ultrasonico ecc.

Principio di funzionamento di vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding:

Il sistema deblinding ultrasonico consiste dell'alimentazione elettrica ultrasonica di controllo, del vibratore ultrasonico (trasduttore ultrasonico) e della maglia dello schermo con l'anello della conduzione di energia.

Il sistema deblinding ultrasonico usa la frequenza elettronica ad alta frequenza per convertire in energia cinetica meccanica tramite il trasduttore, che fa la vibrazione dei prodotti dello schermo di ampiezza ad alta frequenza e bassa e la vibrazione è trasmessa attraverso l'anello della conduzione di energia rapidamente allo schermo. Questa vibrazione ultrasonica può essere condotta dalla rete metallica dello schermo, in questo modo, ogni rete metallica è nella vibrazione ad alta frequenza, in modo da può impedire il bloccaggio di piccola maglia, si assicura che lo schermo sempre per tenere il rapporto di apertura massimo nel processo di vagliatura. E può anche migliorare la liquidità del materiale e farlo uniformemente passare tramite il setaccio a maglie, risolvente esattamente i problemi di schermatura di forte adsorbimento, facili riunisce, su elettrostatico, peso specifico su fine, ad alta densità e leggero. La dimensione delle particelle asciutta della polvere può essere classificata a 25μm (maglia 600).

Sistema di screening ultrasonico del vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding:

Le componenti tecniche chiave del vaglio oscillante ultrasonico è il sistema di screening ultrasonico ed il sistema di screening ultrasonico è diviso nell'alimentazione elettrica e nel trasduttore ultrasonici.

(1) alimentazione elettrica ultrasonica di controllo:

Alimentazione elettrica: 220V 50Hz o 110V 60HZ

Frequenza di lavoro: 36KHZ

Modo operativo: continuo/impulso

Adeguamento di intensità: 50~100%

(2) trasduttore ultrasonico:

Il trasduttore ultrasonico è molto importante nel sistema ultrasonico. I trasduttori differenti hanno prezzi abbastanza differenti. I trasduttori ultrasonici importati dalla Svizzera sono più costosi. Ma la qualità è molto buona.

Ci sono due generi di forma dell'installazione di trasduttore ultrasonico. Uno è progettazione incorporata del trasduttore e l'altra è la progettazione esterna del trasduttore.

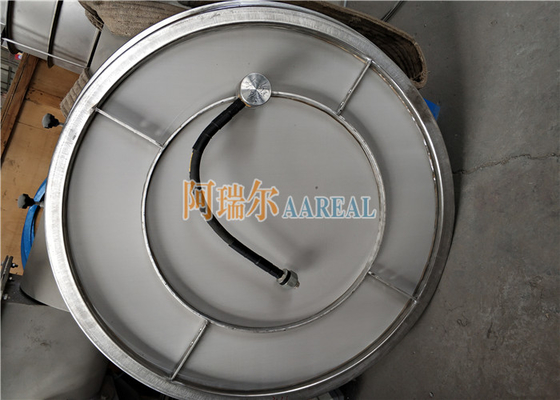

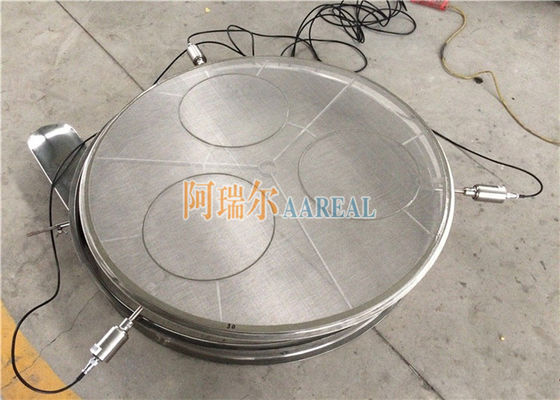

Trasduttore esterno ultrasonico                             Trasduttore incorporato ultrasonico

Caratteristiche del vaglio oscillante rotatorio ultrasonico di acciaio inossidabile con il sistema ultrasonico di Deblinding:

1. Funzione autopulente dello schermo completo. Una selezione di più di 500 maglie, nessun bloccaggio della maglia, nessun'attenuazione di schermatura di efficienza.

2. Mentre raggiungono l'alta precisione e l'alta selezione della maglia, controlli la gamma stretta di dimensione delle particelle.

3. Può essere usato con a un solo strato ed a più strati. Un generatore di ultrasuoni astuto può utilizzare tre trasduttori allo stesso tempo.

4. Assicuri che le proprietà del materiale trattato rimangano identicamente.

4. Può risolvere esattamente i problemi di schermatura di forte adsorbimento, facili riunisce, su elettrostatico, peso specifico su fine, ad alta densità e leggero ecc.

6. L'accuratezza di schermatura può essere aumentata di 1~100% e l'uscita può essere aumentata di 1~10 volte.

Differenze nella progettazione fra il trasduttore esterno ed il trasduttore incorporato:

La struttura di schermo ultrasonica ed il sistema ultrasonico sono due dispositivi chiave del vaglio oscillante ultrasonico. Il setaccio di vibrazione ultrasonico adotta il tipo adesivo struttura di schermo. Poi come incollare la maglia dello schermo sulla struttura quando sostituiscono un nuovo schermo?

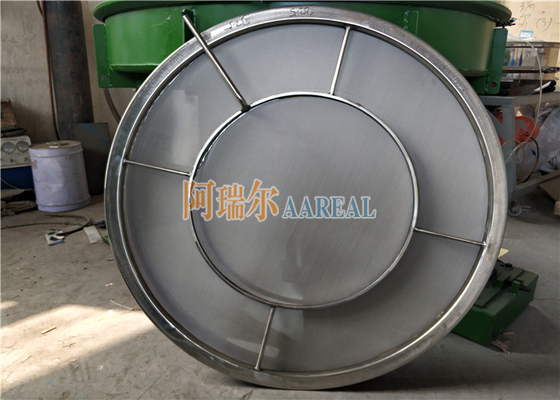

La foto sinistra indicata sopra è l'uso di lavorazione con utensili speciale attaccare lo schermo alla struttura. Possiamo fornire la gente tale strumento se chiedono. E la foto giusta qui sopra è la pagina di schermo o il supporto ultrasonica finita dello schermo (tipo esterno del trasduttore). Inoltre, c'è tipo incorporato struttura del trasduttore di schermo ultrasonica.

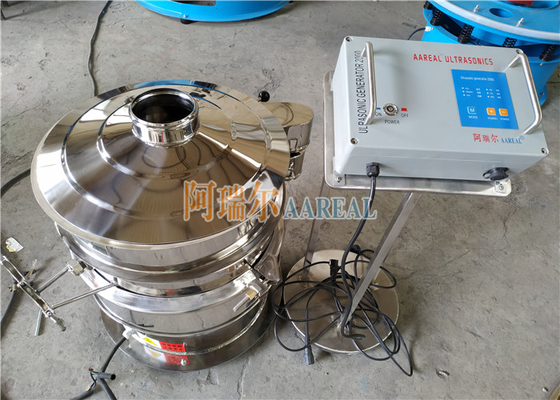

Il sistema ultrasonico di AAREAL consiste del generatore, del trasduttore, dell'anello di conduzione di energia, del dado di collegamento e del cavo di collegamento. Tensione 220V/Single-phase/50HZ, frequenza di lavoro 35KHz, 0.5A corrente di lavoro massimo.
