Luogo di origine: | La CINA |
Marca: | AAREAL |
Certificazione: | ISO9001:2015 |
Numero di modello: | AZ |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cassa di legno del compensato senza fumigazione per piccola dimensione |
Tempi di consegna: | lavoro 20~30 giorni dopo ordine confermato |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 10 insiemi al mese |
NOME: | vaglio oscillante di moto lineare | Moto: | Movimento lineare |
---|---|---|---|
Determini il dispositivo: | due motori di vibrazione orizzontali | Dimensioni dello schermo: | width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, |
Struttura di schermo/supporto: | struttura di schermo di legno, struttura di schermo di acciaio al carbonio, struttura di schermo di | Vantaggio: | 1~8 piattaforme del setaccio disponibili, possono regolare l'angolo della superficie dello schermo p |
Materiale: | acciaio inossidabile acciaio al carbonio e 304/316L, materiale di titanio ecc. | Applicabile: | Minerale metallifero della sabbia del fiume |
Evidenziare: | Vaglio oscillante di moto lineare SS304,Vaglio oscillante di moto lineare della sabbia del fiume,Setaccio lineare della sabbia del fiume |

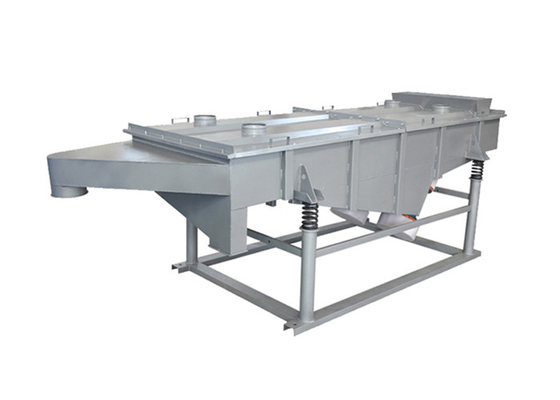

Vaglio oscillante orizzontale di moto lineare SS304 del minerale metallifero della sabbia del fiume
Panoramica del vaglio oscillante di moto lineare
Il contenitore di schermo di sostegno entro le quattro molle produce ricambiare il moto lineare nell'ambito della forza di vibrazione generata dai motori. Quando la componente verticale dell'accelerazione di vibrazione è maggior dell'accelerazione dovuto gravità, il materiale nel carro armato è stato gettato su, preme in avanti per saltare lungo il percorso parabolico. Ogni vibrazione del carro armato, il materiale sarebbe gettata una volta su. Nel corso dell'incontro con lo schermo, il materiale che è più piccolo della maglia dello schermo può passare attraverso, in modo da raggiungere scopo di classificazione.
Vaglio oscillante di moto di AboutLinear di informazioni importanti
Forma | forma rettangolare |
Composizione strutturale | contenitore di schermo, schermo, motore di vibrazione, base del motore, attenuante molla, supporto ecc. |
Motore di vibrazione | due insiemi dei motori di vibrazione orizzontali, rotazione inversa sincrona |
Materiale applicabile | adatto a setacciare i materiali non appiccicosi di 0.074mm~10mm con il tenore d'acqua meno di 7% |
Strati dello schermo | 1~6 strati dello schermo |
Struttura di schermo | struttura di schermo di legno, struttura di schermo di acciaio al carbonio, struttura di schermo di acciaio inossidabile |
Mesh Cleaning Method | palle di rimbalzo, sistema ultrasonico ecc. |
Materiale | acciaio inossidabile acciaio al carbonio e 304/316L, materiale di titanio ecc. |
Dimensioni dello schermo | width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm ecc. dello schermo. |
Principio di funzionamento di vaglio oscillante di moto lineare
Il separatore rettangolare è guidato dai motori di vibrazione doppi. Quando i due motori di vibrazione fanno la rotazione sincronizzata ed invertita, la forza di vibrazione generata dal suo blocco eccentrico si è sfalsata parallelo alla direzione del fuso del motore, sovrapponente come perpendicolare della forza risultante alla direzione dell'asse del motore, così la traiettoria del movimento della macchina di schermatura è una linea retta.
Le due assi del motore hanno un angolo della immersione nella direzione verticale riguardante la superficie dello schermo. Nell'ambito dell'effetto combinato della forza di vibrazione e della auto-gravità materiale, dei materiali nella superficie dello schermo fare movimento di salto, in modo da raggiungere lo scopo di selezione e di materiali di classificazione. Può essere usato per realizzare l'operazione automatica nella catena di montaggio.
Struttura del vaglio oscillante di moto lineare
Il separatore rettangolare pricipalmente è composto di contenitore di schermo, la maglia del setaccio, il motore di vibrazione, piedistallo del motore, attenuando la molla ed i sostegni.
1. Contenitore di schermo: saldato dal piatto d'acciaio, con determinate forza e rigidità, è la componente principale della macchina dello schermo.
2. maglia dello schermo: la maglia dello schermo è piatto perforato. La rigidezza globale è buona, solida ed affidabile.
3. Motore di vibrazione: il metodo di uso e di manutenzione del motore di vibrazione vedere le istruzioni operative del motore di vibrazione.
4. Piedistallo del motore: il piedistallo del motore del tipo di vibrazione del basso di macchina del setaccio (il motore è installato sotto il contenitore di setaccio) può essere mosso. La vite di collegamento deve essere stretta prima di utilizzare, particolarmente la nuova macchina di schermatura deve essere stretta ripetutamente i tre giorni prima della prova, in modo da per evitare gli incidenti causati allentando.
5. Vibrazione che attenua molla: per impedire vibrazione il passaggio alla terra e sostenere il peso completo del contenitore di schermo. Nell'installare, la molla deve essere perpendicolare alla terra.
6. sostegno: il sostegno è utilizzato per sostenere il contenitore di schermo. Deve essere perpendicolare montato alla terra durante l'installazione. La parte del corpo del setaccio e del sostegno sarà fatta parte di entro la molla di compressione.
Applicazione del vaglio oscillante di moto lineare
Questa macchina di setacciamento è adatta a schermare i materiali che sono fra 0.74mm e 10mm, il contenuto idrico meno di 7% e non appiccicoso.
È ampiamente usato nell'industria chimica, alimento, plastica, medicina, metallurgia, vetro, materiali da costruzione, grano, fertilizzante, abrasivo, ceramica ed altre industrie, per polvere asciutta o selezione materiale granulare.
Parametri tecnici del vaglio oscillante di moto lineare
Modello | Dimensione nominale (millimetri) | Dimensione delle particelle (millimetri) | Angolo pendente dello schermo (°) | Ampiezza (millimetri) | Strato | Potere (chilowatt) |
AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2* (0.4~0.75) |
AZ-525 | 500*2500 | 2* (0.4~0.75) | ||||
AZ-530 | 500*3000 | 2* (0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2* (0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2* (0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2* (1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2* (1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2* (1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2* (1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2* (1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2* (1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2* (2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2* (2.2~3.7) | |||
AZ-2050 | 2000*5000 | 2* (2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2* (2.2~3.7) |
Separatore di plastica del grano Separatore del detersivo
A un solo strato A più strati
Separatore della primavera del nuovo tipo
